可空轉直立式耐酸堿泵浦TD系列

標準名稱：可空轉直立式耐酸堿泵

產品別名：廢氣泵、耐腐泵、涂裝泵、液下酸泵、立式泵、液下防腐泵、耐腐蝕液下泵、牌立式泵、立式耐酸堿泵、氟塑料液下泵、液下式污水泵

TD-50  SK  2  6   V   F   I   N   H

（1）（2）（3）（4）（5）（6）（7）（8）（9）（10）

(1)    機型編號 TD-單葉單軸封   STD-單葉輪雙軸封

(2)    口徑 40-1-1/2〞    50-2〞   65-2-1/2〞   80-3〞   100-4〞

(3)    比重 SK-1.1   SP-1.4   SL-低轉速4P

(4)    馬力 1-1HP   2-2HP   3-3HP   5-5HP   7.5-7.5HP   10-10HP   15-15 HP

(5)    頻率 5-50Hz   6-60Hz

(6)    O環 V-VITON    N-NBR    E-EPDM

(7)    泵體材質 F-FRPP   K-PVDF   C-CPVC   P-CFRPP

(8)    I-槽內安裝   O-槽外安裝

(9)    S-特殊規格   N-標準機型

立式泵TD系列產品說明：

．采用FRPP，CPVC, CFRPP, PVDF各種塑料材質射出成型，可抵抗大部份的化學性，耐酸，耐堿。

．適合各種酸堿液循環，冷卻，噴洗設備，廢棄塔、蝕刻線、廢水處理使用。

．可空轉使用，絕不因空轉而損壞。

．有干式軸封設計，可保護馬達防止酸氣進入損壞培林。

．適合無電解鎳化學銅及各種特殊電鍍液之循環輸送。

．可配合過濾器連接使用。（請參照操作說明書之安裝規定）

 立式泵TD系列規格表

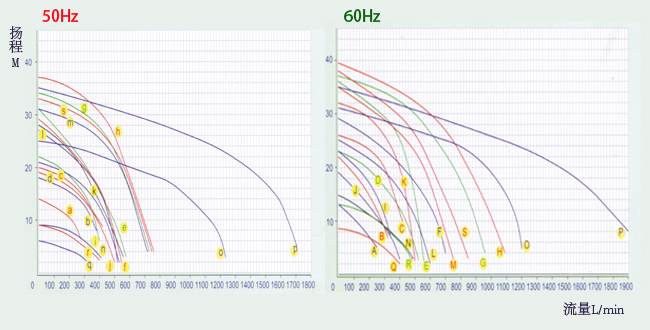

立式泵TD系列性能曲線圖

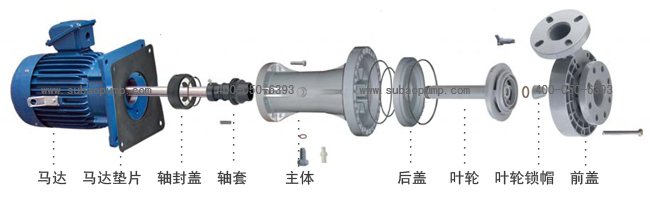

立式泵TD系列分解圖

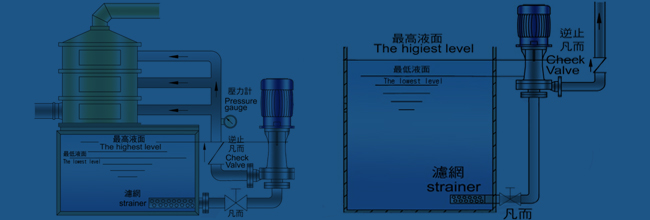

立式泵安裝使用范例：

立式泵安裝注意事項：

1、出口配管高度如有高過馬達以上或有逆壓之情形時，請在泵浦出口處裝置逆止閥。裝置位置請勿超過很高液面線過多。

2、入口處為安全起見，要裝置過濾網以免吸入雜物損壞泵浦。濾網孔面積約直徑5倍以上。

3、在特殊環境下使用時，如需安裝防爆或耐壓防爆之馬達時，請與本公司銷售人員說明。

4、在含有化學氣體的環境下使用時，必須選擇特殊處理有防腐蝕漆的馬達。

5、兩臺立式泵同時運轉時，不能共用一支出入口管路，會影響泵浦壽命及性能，嚴重造成泵浦損壞。
