耐空轉連接自吸式耐酸堿泵浦SL系列

標準名稱：耐空轉連接自吸式耐酸堿泵
產品別名：耐酸泵、大頭泵、耐腐泵、過濾泵、耐腐蝕泵、塑料自吸泵、自吸泵、自吸污水泵、污水提升泵、廢水提升泵、牌自吸泵、耐腐蝕自吸泵、耐腐蝕污水泵

SL - 40   02   2   V   B   H - SSH - 6   N

（1） （2） （3） （4） （5） （6） （7） （8） （9） （10）

(1)    機型編號 SL-FRPP   SLP-CFRPP   SLC-CPVC   SLK-PVDF
 (2)    出入口徑 40-1-1/2〞   50-2〞   75-3〞
 (3)    馬力   02：2 HP    03：3 HP    05：5 HP    07：7.5HP    10：10HP
 (4)    極數  2：2P   4：4P
 (5)    橡膠材質 N-NBR   E-EPDM   V-VITON   T-O環VT其他部分為T(mén)EFLON
 (6)    A-有舌   B-無舌
 (7)    L-低揚程    H-高揚程
 (8)    內裝式軸封規格CCH SCH SSH 外裝式軸封規格CCH ，SCH
 (9)    頻率 5-50Hz   6-60Hz
 (10)S-特殊規格   N-標準機型


 自吸泵產品說明：

．適用溫度：FRPP/CFRPP-85℃以下，PVDF-90℃以下，CPVC-70℃以下，視各種化學性質不同而定。

．機械軸封設計：內裝式采用Teflon Bellows Seal自冷式設計，并有冷卻循環回路，在空轉時會利用泵內部的液體循環冷卻機械軸封，軸封材質：Sic，Carbon，Ceramic。外裝式采用Teflon Bellows Seal水冷式設計，適合高溫高腐蝕性之液體，及液體內含有固體粒子使用，不易空轉損壞。

．自吸式設計：自吸力強，自吸力可達20ft，3″機種必須使用有舌單向閥規格，才有自吸能力。

．抗腐蝕性：采用FRPP塑鋼材料射出成型，有FRPP，CFRPP，CPVC，PVDF可抵抗大部份的酸堿液。

．軸封護罩獨特設計，采用可分解設計易拆卸更換，并以耐高溫塑鋼制成，耐高溫120℃，不易因空轉而損壞。（外裝式除外）

．配合自吸筒安裝預防空轉損壞。

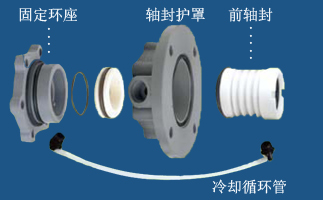

    獨家設計軸封整套，易于拆卸及更換。固定環座可視化學性選擇耐高溫材質PPS塑鋼制成，提升耐空轉溫度。

    空轉時，泵體內殘存的液體會經由鐵氟龍循環管來冷卻軸封。

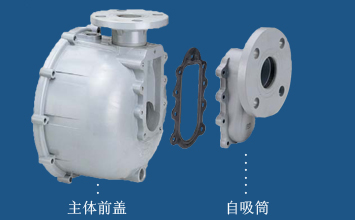

    分離式法蘭設計的優點：自吸筒法蘭面不會因射出時縮水變形而凹凸不平，造成密封不良。

    主體前蓋法蘭以熱熔接合，密封性佳，可避免因塑鋼本身的應力而造成縮水變形、真圓度不佳而密封不良。

自吸泵規格表

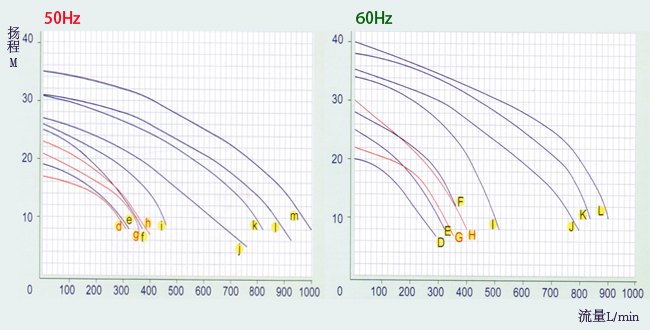

自吸泵性能曲線圖

    自吸泵使用注意事項：

    1、加裝底閥或?yàn)V網，以防止外物進入泵浦。網孔孔徑約5-7mm，且濾網孔的面積應為入口管徑之5-10倍。

    2、請保持液面高于入口濾網30cm以上，以防止吸入氣泡。

    3、當配管高度大于8米時，必需加裝逆止閥。

    4、請加裝保護斷電器，以防止泵浦空轉。

    5、為了維修安全，出口必需加裝閥門。

    6、出口揚程高或輸送距離較長，壓損超過1kg以上的使用場所建議在原出口加裝三通回流管，以防止反壓及熱氣排放，減少損壞。

    7、如安裝兩臺泵浦，不能共用入口管路。
