標準名稱：一般型同軸自吸式耐酸堿泵
產品別名：耐酸泵、耐腐泵、大頭泵、過濾泵、自吸泵、塑料自吸泵、自吸污水泵、污水提升泵、廢水提升泵、牌自吸泵、耐腐蝕自吸泵、氟塑料自吸泵、耐腐蝕污水泵、工程塑料泵
LD 40 - 02 2 N B L - CCH 5
(1) (2) (3) (4) (5) (6) (7) (8) (9)
(1)LD-機型編號，泵體材質為FRPP
(2)出入口徑：40-1-1/2” 50-2” 75-3”
(3)馬力：11:1/2HP 13:1/2HP 01:1HP 02:2HP 03:3HP 05:5HP
(4)級數：2:2P 4:4P
(5)橡膠材質：N-NBR E-EPDM V-VITON T-O環VT其它部位為TEFLON
(6)B-無舌 A-有舌
(7)L-低揚程 H-高揚程
(8)軸封材質：CCS,CCH,SCH
(9)頻率：5-50Hz 6-60Hz
自吸泵產品說明：
．適用溫度：泵體材質為FRPP-85℃以下,適合一般低腐蝕化學性廢水，海水使用。
．適用化學性：一般酸堿液及廢水處理設備。
．軸封設計：采用Teflon Bellows Seal自冷式設計。
．自吸式設計：自吸力特強，自吸力可達20ft，可選擇有舌單向閥設計，防止泵內液體的回流。
．抗腐蝕性：采用FRPP塑鋼材料射出成型，可抵抗高腐蝕性。
．后封蓋為一體成型，組裝簡易，無冷卻循環回路設計。
．組立配件成本較低，簡易組裝及維修容易。

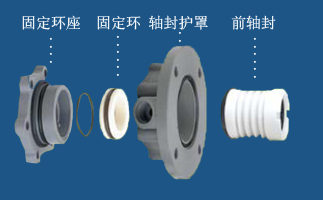

設計軸封整套，易于拆卸及更換。固定環座可視化學性選擇耐高溫材質PPS塑鋼制成，提升耐空轉溫度。
特殊的鐵氟龍彈性軸封設計，搭配各種材質的軸封，如陶瓷、碳精、SSIC及Hastelloy-C合金彈簧，以確保優異的耐久及耐腐蝕性。
固定環及轉動環由各種不同材質，如SSIC、碳素、陶瓷制成，可承受各種不同的化學藥水。

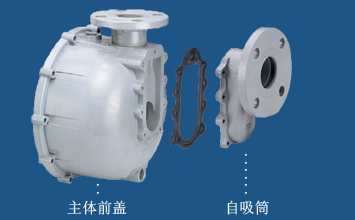

分離式法蘭設計的優點：自吸筒法蘭面不會因射出時縮水變形而凹凸不平，造成密封不良。
主體前蓋法蘭以熱熔接合，密封性佳，可避免因塑鋼本身的應力而造成縮水變形、真圓度不佳而密封不良。
LD一體成型后封蓋：數個零件整合成一個全新之后封蓋。這個新設計降低了泵頭及零件成本，并使其易于拆卸及維修。
自吸泵規格表
| 規格 | 進出口徑（M/M） | 馬力 | 50Hz | 60Hz | 重量 kg | ||||||
| 相數 | 極數 | HP | 曲線 | 全揚程 M | 全流量L/min | 曲線 | 全揚程 M | 全流量L/min | |||
| 40011L | 40/40 | 1Ø | 4 | 1/2 | a | 7 | 185 | A | 8 | 200 | 30 |
| 40013L | 40/40 | 3Ø | 4 | 1/2 | a | 7 | 185 | A | 8 | 200 | 30 |
| 40012H | 40/40 | 3Ø | 2 | 1 | b | 13 | 240 | B | 16 | 240 | 31 |
| 40014L | 40/40 | 3Ø | 4 | 1 | c | 8 | 230 | C | 9 | 270 | 31 |
| 40022L | 40/40 | 3Ø | 2 | 2 | d | 17 | 360 | D | 20 | 320 | 39 |
| 40022H | 40/40 | 3Ø | 2 | 2 | e | 19 | 350 | E | 25 | 350 | 39 |
| 40032H | 40/40 | 3Ø | 2 | 3 | f | 25 | 400 | F | 28 | 410 | 43 |
| 50032L | 50/50 | 3Ø | 2 | 3 | g | 21 | 380 | G | 22 | 360 | 43 |
| 50032H | 50/50 | 3Ø | 2 | 3 | h | 23 | 400 | H | 30 | 430 | 43 |
| 50052H | 50/50 | 3Ø | 2 | 5 | i | 26 | 450 | I | 34 | 550 | 55 |
| 75052H | 75/75 | 3Ø | 2 | 5 | j | 27 | 800 | J | 35 | 860 | 56 |

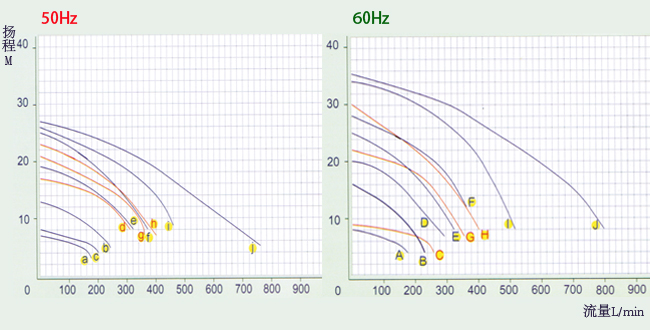

自吸泵性能曲線圖

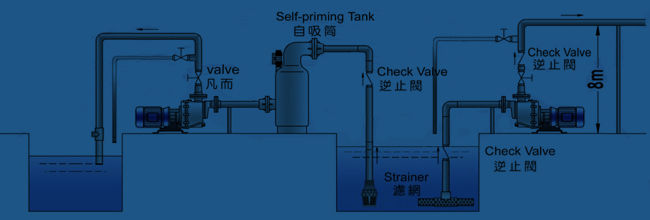

自吸泵使用注意事項：
1、加裝底閥或濾網，以防止外物進入泵浦。網孔孔徑約5-7mm，且濾網孔的面積應為入口管徑之5-10倍。
2、請保持液面高于入口濾網30cm以上，以防止吸入氣泡。
3、當配管高度大于8米時，必需加裝逆止閥。
4、請加裝保護斷電器，以防止泵浦空轉。
5、為了維修安全，出口必需加裝閥門。
6、出口揚程高或輸送距離較長，壓損超過1kg以上的使用場所建議在原出口加裝三通回流管，以防止反壓及熱氣排放，減少損壞。
7、如安裝兩臺泵浦，不能共用入口管路。
