標準名稱：無軸封磁力式耐酸堿泵
產品別名： 耐酸泵、耐腐泵、耐腐蝕泵、氟塑料泵、耐酸堿泵、磁力泵、塑料磁力泵、襯氟磁力泵、牌磁力泵、氟塑料磁力泵、耐腐蝕磁力泵
SM F 25 250-1 H C-6 V R N
(1)(2)(3) (4) (5)(6)(7)(8)(9)(10)(11)
(1)SM：機型編號
(2)F-泵體材質FRPP K-泵體材質PVDF P-泵體材質CFRPP
(3)20-口徑3/4" 25-口徑1"
(4)100-馬力100W 180-馬力180W 250-馬力260W 400-馬力400W
(5)1-單相 3-三相
(6)H-管式 S-外牙式
(7)軸心材質S-SSIC T-鈦 C-陶瓷
(8)頻率：5-50Hz 6-60Hz
(9) V-VITON N-NBR E-EPDM
(10) 軸承材質R-RULON
(11)N-標準規格 S-特殊規格
磁力泵產品說明：
．采用塑料材質射出成型，依客戶使用之化學性選擇不同材質，耐酸、耐堿。
．可耐大部份的化學性，適合各種酸堿液輸送作業。
．適用溫度：FRPP/CFRPP-85℃以下，PVDF-90℃以下，視各種化學性質不同而定。
．塑料射出成型之底座，輕便，耐腐蝕。
磁力泵規格表
| 型式 | 進出口徑 （寸） | 馬力 | 50Hz | 60Hz | 重量 kg | ||||||
| 相數 | HP | 極數 | 曲線 | 全揚程M | 全流量L/min | 曲線 | 全揚程M | 全流量L/min | |||
| 400H | 1-1/2"*1-1/2" | 3 | 1/2 | 2 | a | 10.5 | 260 | A | 10.5 | 275 | 20 |
| 401H | 1-1/2"*1-1/2" | 3 | 1 | 2 | b | 16 | 360 | B | 16 | 340 | 24 |
| 402L | 2"*1-1/2" | 3 | 2 | 2 | c | 19 | 380 | C | 18.5 | 380 | 37 |
| 402H | 2"*1-1/2" | 3 | 2 | 2 | d | 23 | 460 | D | 23 | 485 | 37 |
| 502L | 2"*2" | 3 | 2 | 2 | e | 19 | 420 | E | 18 | 420 | 37 |
| 502H | 2"*2" | 3 | 2 | 2 | d | 23 | 460 | F | 22.5 | 510 | 37 |
| 403L | 2"*1-1/2" | 3 | 3 | 2 | g | 21 | 480 | G | 20.5 | 500 | 40 |
| 403H | 2"*1-1/2" | 3 | 3 | 2 | h | 30 | 480 | H | 29.5 | 540 | 40 |
| 503L | 2"*2" | 3 | 3 | 2 | i | 20.5 | 520 | I | 20 | 530 | 40 |
| 503H | 2"*2" | 3 | 3 | 2 | j | 29 | 520 | J | 29.5 | 560 | 40 |
| 653L | 2-1/2"*2-1/2" | 3 | 3 | 2 | m | 19.5 | 700 | M | 19.5 | 800 | 40 |
| 505H | 2"*2" | 3 | 5 | 2 | k | 32.5 | 600 | K | 40 | 650 | 54 |
| 655L | 2-1/2"*2-1/2" | 3 | 5 | 2 | n | 26 | 780 | N | 31 | 850 | 52 |
| 401L | 1-1/2"*1-1/2" | 3 | 1 | 4 | l | 9.5 | 250 | L | 13 | 300 | 24 |
| 501L | 2"*2" | 3 | 1 | 4 | o | 9 | 230 | O | 13 | 290 | 37 |
| 651L | 2-1/2"*2-1/2" | 3 | 2 | 4 | p | 6.6 | 380 | P | 9.7 | 450 | 38 |

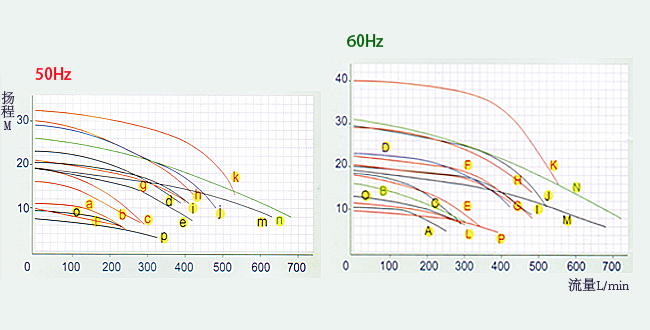

磁力泵性能曲線圖

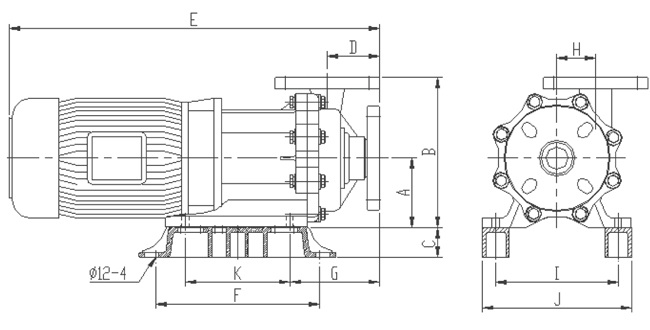

磁力泵外形尺寸圖
磁力泵外形尺寸表
| 型號 | 進出口徑mm | A | B | C | D | E | F | G | H | I | J | K |
| SM-400 | 40*40 | 115 | 260 | 50 | 100 | 490 | 275 | 160 | 60 | 205 | 250 | 141 |
| SM-401 | 40*40 | 115 | 260 | 50 | 100 | 490 | 275 | 160 | 60 | 205 | 250 | 141 |
| SM-402 | 50*40 | 115 | 250 | 50 | 90 | 585 | 275 | 150 | 65 | 205 | 250 | 175 |
| SM-502 | 50*50 | 115 | 250 | 50 | 90 | 585 | 275 | 150 | 65 | 205 | 250 | 175 |
| SM-403 | 50*40 | 115 | 250 | 50 | 90 | 585 | 275 | 150 | 65 | 205 | 250 | 175 |
| SM-503 | 50*50 | 115 | 250 | 50 | 90 | 585 | 275 | 150 | 65 | 205 | 250 | 175 |
| SM-653 | 65*65 | 115 | 250 | 50 | 85 | 590 | 275 | 145 | 65 | 205 | 250 | 175 |
| SM-505 | 50*50 | 115 | 250 | 50 | 90 | 620 | 275 | 150 | 65 | 205 | 250 | 175 |
| SM-655 | 65*65 | 115 | 250 | 50 | 85 | 620 | 275 | 145 | 65 | 205 | 250 | 175 |
| SM-401 | 40*40 | 115 | 250 | 50 | 90 | 505 | 275 | 150 | 65 | 205 | 250 | 175 |
| SM-501 | 50*50 | 115 | 250 | 50 | 90 | 505 | 275 | 150 | 65 | 205 | 250 | 175 |
| SM-651 | 65*65 | 115 | 250 | 50 | 85 | 585 | 275 | 145 | 65 | 205 | 250 | 175 |

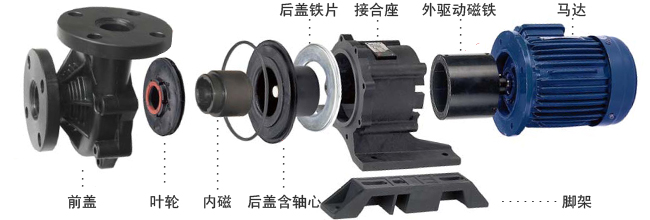

磁力泵分解圖

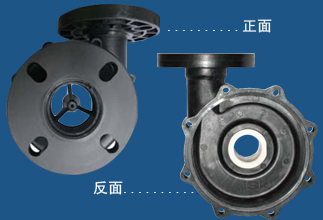

法蘭以橢圓形螺絲孔設計，適合DIN、JIS及ANSI等各種尺寸，安裝便利。

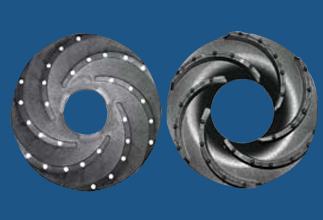

新型葉輪的嵌入式結構大大地強化了葉輪的強度，也延長其使用壽命。
磁力泵使用注意事項：
1、啟動磁力泵時，首先要灌滿液體，完全關閉出口閥，并閉合電源開關。啟動后，慢慢打開出口閥至所需操作點。
2、在關閉磁力泵時，先慢慢關閉出口閥，完全關閉出口閥后再使用電源開關斷開。快速關閉閥門會引起水擊，產生的額外壓力會使磁力泵損壞。
3、禁止在下列情況下安裝、貯存或使用磁力泵：環境溫度0℃以下、有水飛濺的地方、環境溫度40℃以上的地方、濕度很高的地方（允許濕度35-85%RH）、受塵埃\火災\地震或劇烈沖擊影響的地方。
4、磁力泵不能自吸，使用時必須灌滿液體，空轉會造成零件鎖死或快速磨損。
5、原則上磁力泵不能輸送漿液。但是軸承材質為鋁陶瓷的磁力泵可以在漿液顆粒濃度為5WT%以內、直徑在50um以下、硬度在80Hs以下的條件下使用。
6、當液體的比重和粘度大于清水時，磁力泵的軸功率、輸出流量和揚程將有一定程度的降低。
7、溫度的變化不會影響磁力泵本身的性能。但溫度發生變化時，液體的比重、飽和蒸汽壓力、腐蝕性也隨之發生變化。注意液體溫度的變化所引起的液體化學性質的變化。
8、對磁力泵進行頻繁的啟動\停止將縮短泵的使用壽命。每小時啟停的次數不超過六次。
