SG、ISG、IHG系列管道泵

詳細介紹

SG、ISG、IHG系列管道泵

流　　量：1.1～1500立方/小時 揚　　程：7～156米功　　率：0.18～250kw

ISG型概述

ISG型系列單級單吸管道離心泵，是本單位科技人員聯合國內水泵專家選用國內優秀水力模型，采用IS型離心泵之性能參數，在一般立式泵的基礎上進行巧妙組合設計而成，同時根據使用溫度、介質等不同在ALG型基礎上派生出適用熱水、高溫耐腐蝕化工泵、油泵。該系列產品具有高效節能、噪音低、性能可靠等優點，符合新國家機械部JB/T53058-93的標準要求，產品按國際ISO2858標準設計制造。

型號意義

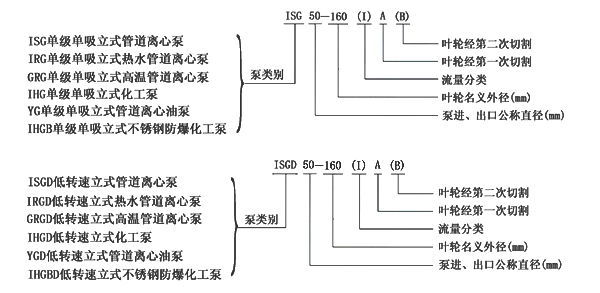

ISG型管道泵型號說明

主要用途

1.ISG型立式管道離心泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度t＜80℃。

2.IRG型立式熱水泵適用于冶金、化工、紡織、木材加工、造紙以及飯店、浴室、賓館等鍋爐高溫?zé)崴鰤貉h(huán)輸送以及城市住房采暖循環用泵，使用溫度120℃以下。

3.GRG型立式高溫離心泵廣泛用于：能源、冶金、化工、紡織、造紙以及飯店、浴室、賓館等鍋爐高溫?zé)崴鰤貉h(huán)輸送以及城市住房采暖循環用泵，使用溫度240℃以下。

4.IHG型立式管道化工泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為-20℃ ～ 120℃。

5.YG立式管道油泵，供輸送汽油、煤油、柴油等石油產品，被輸送介質溫度為-20℃ ～ + 120℃。

6.IHGb型立式不銹鋼防爆型化工離心泵，適用于輸送易燃性化工液體。

7.ISGD、IRGD、GRGD、IHGH、YGD、IHGBD型立式低速離心泵，適用于環境噪聲要求很低的場合及空調循環等。

工作條件

1.吸入壓力≤1.0mpa，或泵系統最高工作壓力≤1.6mpa，即吸入口壓力+泵揚程≤1.6mpa、泵靜壓試驗壓力為≤2.5mpa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6mpa時應在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。

2.環境溫度＜40℃，相對濕度＜40%。

3.所輸送介質中固體顆粒體積含量不超過單位體積的0.1，粒度＜0.2mm。

注：如果用介質為帶有細小顆粒，請?jiān)谟嗀洉r(shí)說明，以便廠家采用耐磨式機械密封。

特　　點

1.泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。

2.葉輪直接安裝在電機的長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動小、噪音低。

3.軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材料，耐磨密封，能有效地延長機械密封的使用壽命。

4.安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。

5.可根據使用要求即流量和揚程的需要采用泵的串、并聯運用方式。

6.可根據管路布置的要求采用泵的豎式和橫式安裝。

ISG、IRG、GRG、IHG、YG、IHGB型泵主要性能參數與安裝尺寸表

型號	流量		揚程 (m)	效率 (%)	轉速 (r/min)	電機 功率 (kw)	必需蝕余量 (NPSH)	重量 (kg)	外形尺寸				安裝尺寸			進出口法蘭尺寸			隔振器（墊）
	(m3/h)	(l/s)							L	B	H	C1*B1	A	C2*B2	4-D1	D	D1	N-D	規格	H1
15-80	1.1	0.3	8.5	26	2800	0.18	2.3	17	180	160	340	100*75	40	45*70	4-ф12	G1/2	/	/	SD41-0.5	60
	1.5	0.42	8	34
	2.0	0.55	7	34
20-110	1.8	0.5	16	25	2800	0.37	2.3	25	260	230	405	80*110	55	50*80	4-ф12	G3/4	/	/	SD41-0.5	75
	2.5	0.69	15	34
	3.3	0.91	13.5	35
20-160	1.8	0.5	32	19	2900	0.75	2.3	29	300	230	420	90*130	65	60*100	4-ф14	GS/3	/	/	SD41-0.5	85
	2.5	0.69	32	25
	3.3	0.91	30	23
25-110	2.8	0.78	16	34	2900	0.55	2.3	26	260	230	415	80*110	60	50*80	4-ф14	ф115	ф85	4-ф14	SD41-0.5	80
	4	1.11	15	42
	5.2	1.44	13.5	41
25-125	2.8	0.78	20.6	28	2900	0.75	2.3	28	260	230	435	80*110	75	50*80	4-ф14	ф115	ф85	4-ф14	SD41-0.5	95
	4	1.11	20	36
	5.2	1.44	18	35
25-125A	2.5	0.69	17	35	2900	0.55	2.3	27	260	230	435	80*110	75	50*80	4-ф14	ф115	ф85	4-ф14	SD41-0.5	95
	3.6	1.0	16
	4.6	1.28	14.4
25-160	2.8	0.78	33	24	2900	1.5	2.3	39	300	270	430	90*130	65	60*100	4-ф14	ф115	ф85	4-ф14	SD41-0.5	85
	4	1.11	32	32
	5.2	1.44	30	33
25-160A	2.6	0.72	28.5	22	2900	1.1	2.3	34	300	270	415	90*130	65	60*100	4-ф14	ф115	ф85	4-ф14	SD41-0.5	85
	3.7	1.03	28	31
	4.9	1.36	26	29
32-100	4.5	1.25	12.5	44	2900	0.55	2.0	27	260	230	445	100*150	72	60*100	4-ф14	ф140	ф100	4-ф14	SD41-0.5	92
32-100(I)	3.75	1.04	13.2	48	2900	0.75	2.0	32	260	230	445	100*150	85	60*100	4-ф14	ф150	ф100	4-ф18	SD41-0.5	105
	5.3	1.75	12.5	54
	8.5	2.32	11.3	53
32-125	3.5	0.97	22	40	2900	0.75	2.3	28	260	230	435	90*130	72	60*100	4-ф14	ф140	ф100	4-ф18	SD41-0.5	92
	5	1.39	20	44
	6.5	1.8	18	42
32-125A	3.1	0.86	17.6	43	2900	0.55	2.3	28	260	230	435	90*130	72	60*100	4-ф14	ф140	ф100	4-ф18	SD41-0.5	92
	4.5	1.25	16
	5.8	1.61	14.4
32-160	5	1.39	32	44	2900	1.5	2.3	39	320	270	505	100*150	85	70*115	4-ф14	ф140	ф100	4-ф18	SD61-0.5	105
32-160(A)	4	1.1	25	34	2900	1.1	2.0	38	320	270	415	90*130	90	60*100	4-ф14	ф150	ф110	4-ф18	SD61-0.5	110
32-160(I)	4.4	1.22	33.2	34	2900	2.2	2.0	47	320	270	505	100*150	90	70*115	4-ф14	ф150	ф110	4-ф18	SD61-0.5	110
	6.3	1.75	32	40
	8.3	2.32	30.2	42
32-200	4.5	1.25	50	32	2900	3	2.0	55	340	330	540	120*170	95	80*135	4-ф14	ф150	ф110	4-ф18	SD61-0.5	115
32-200A	2.8	0.78	44.6	34	2900	3	2.0	74	340	330	540	120*170	95	80*135	4-ф14	ф150	ф110	4-ф18	SD61-0.5	115
	4	1.11	44	40
	5.2	1.44	42.7	42
32-200(I)	4.4	1.22	50.5	26	2900	4	2.0	43	340	330	560	120*170	95	80*135	4-ф14	ф150	ф110	4-ф18	SD61-0.5	115
	6.3	1.75	50	33
	8.3	2.32	48	35
40-100	4.4	1.22	13.2	48	2900	0.55	2.3	32	260	230	445	100*150	85	70*115	4-ф14	ф150	ф110	4-ф18	SD41-0.5	105
	6.3	1.75	12.5	54
	8.3	2.31	11.3	53
40-100A	3.9	1.08	10.6	52	2900	0.37	2.3	32	260	230	445	100*150	85	70*115	4-ф14	ф150	ф110	4-ф18	SD41-0.5	105
	5.6	1.56	10
	7.4	2.06	9
40-125	4.4	1.22	21	41	2900	1.1	2.3	34	280	230	445	100*150	85	70*115	4-ф14	ф150	ф110	4-ф18	SD41-0.5	105
	6.3	1.75	20	46
	8.3	2.31	18	43
40-125A	3.9	1.08	17.6	40	2900	0.75	2.3	33	280	230	445	100*150	85	70*115	4-ф14	ф150	ф110	4-ф18	SD61-0.5	105
	5.6	1.56	16	45
	7.4	2.06	14.4	41
40-160	4.4	1.22	33	35	2900	2.2	2.3	47	320	270	505	100*150	90	70*115	4-ф14	ф150	ф110	4-ф18	SD61-0.5	110
	6.3	1.75	32	40
	8.3	2.31	30	40
40-160A	4.1	1.14	29	34	2900	1.5	2.3	43	320	270	485	100*150	90	70*115	4-ф14	ф150	ф110	4-ф18	SD61-0.5	110
	5.9	1.64	28	39
	7.8	2.17	26.3	39
40-160B	3.8	1.06	25.5	34	2900	1.1	2.3	38	320	270	475	100*150	90	70*115	4-ф14	ф150	ф110	4-ф18	SD61-0.5	110
	5.5	1.53	24	38
	7.2	2.0	22.5	37
40-200	4.4	1.22	51	26	2900	4	2.3	74	340	330	560	120*170	95	80*135	4-ф14	ф150	ф110	4-ф18	SD61-0.5	115
	6.3	1.75	50	33
	8.3	2.31	48	32
40-200A	4.1	1.14	45	26	2900	3	2.3	62	340	330	540	120*170	95	80*135	4-ф14	ф150	ф110	4-ф18	SD61-0.5	115
	5.9	1.64	44	31
	7.8	2.17	42	30
40-200B	3.7	1.03	38	29	2900	2.2	2.3	52	340	330	505	120*170	95	80*135	4-ф14	ф150	ф110	4-ф18	SD61-0.5	115
	5.3	1.47	36
	7.0	1.94	34.5
40-250	4.4	1.22	82	24	2900	7.5	2.3	105	400	405	630	120*170	95	80*135	4-ф14	ф150	ф110	4-ф18	SD61-0.5	115
	6.3	1.75	80	28
	8.3	2.31	74	28
40-250A	4.1	1.14	72	24	2900	7.5	2.3	98	400	405	630	120*170	95	80*135	4-ф14	ф150	ф110	4-ф18	SD61-0.5	115
	5.9	1.64	70	28
	7.8	2.17	65	27

ISG型立式管道泵外形尺寸
