一､概述
1､WB型旋渦泵用于輸送溫度從-20℃到+80℃,粘度不大于5°E,無腐蝕性和具有腐蝕性的含固體顆粒的液體｡
揚程范圍:從15米至132米｡
流量范圍:從0.36米3/時到16.9米3/時｡
2､WB型旋渦泵共有十種型號:具體為20WB-20､25WB-25､32WB-30､40WB-40､50WB-45､65WB-50､20WB-65､25WB-70､32WB-75､40WB-90｡皆為單級懸臂式旋渦泵｡
3､WB型旋渦泵過流部件的材料為HT20-40､鋁鑄鐵和1Cr18Ni9Ti､Cr18Ni12Mo2Ti肆種｡(分別用材料代號H､J､B和M表示)
4､WB型旋渦泵的密封形式有軟填料密封和單端面機械密封｡除WB和WM型泵用單端面機械密封外泵出廠時一律裝軟填料密封｡如用戶需要其它形式的軸封要在訂貨時說明｡
5､泵型號意義:
6､WB型旋渦泵的旋轉方向:由泵往電機方向看為逆時針?lè)较蛐D(zhuǎn)｡
二､結構說明

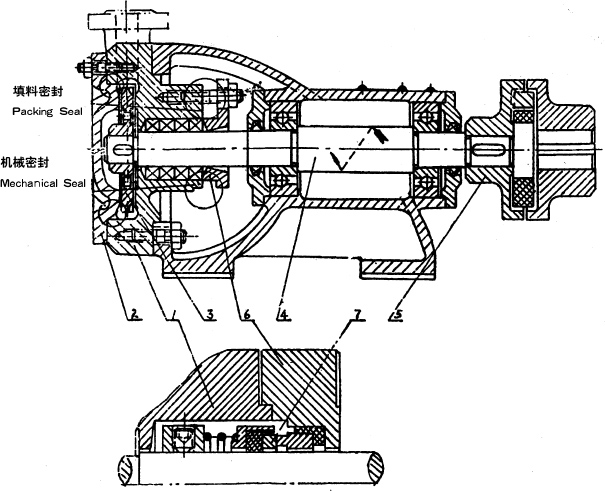

WB型旋渦泵的主要零件(見結構圖)有1､泵體2､泵蓋3､葉輪4､托架結合部5､爪型彈性聯軸器部件6､填料壓蓋或者單端面密封端蓋7､單端面密封部件(對于WM型泵)｡WB型旋渦泵與電機合裝在同一底座上｡泵的進､出口方向?yàn)樾背?經接彎管變?yōu)榇怪毕蛏?#65377;
單端面密封部分
WB型旋渦泵結構圖
葉輪在軸上是可以自由移動的以保證葉輪與泵體、泵蓋之間的軸向間隙兩則相等。允許用紙墊來調整問隙，但紙墊必須放在泵蓋止口處的石棉板墊的外而。
兩個滾動軸承均用鈣基黃油潤沿。
|
型號 |
葉輪與泵體､泵蓋的軸向總間隙 |
型號 |
葉輪與泵體､泵蓋的軸向總間隙 |
|
20WB-20 |
0.1~0.2 |
65WB-50 |
0.2~0.3 |
|
25WB-25 |
0.1~0.2 |
20WB-65 |
0.1~0.2 |
|
32WB-30 |
0.15~0.25 |
25WB-70 |
0.1~0.2 |
|
40WB-40 |
0.15~0.25 |
32WB-75 |
0.15~0.25 |
|
50WB-45 |
0.2~0.3 |
40WB-90 |
0.15~0.25 |
三、起動、停止、運轉
起動、停止:
1、檢查軸承內是否有鈣基黃油。
2、轉動聯軸器，證實轉子部件轉動輕松并均勻后，再檢查電機轉向，然后將泵、電機聯結好。
3、打開吸人管路閘閥，引液體到泵內，關閉壓出管路上的壓力表。
4、起動電機的同時，打開壓出管路閘閥，開壓力表，調整壓出管路上的閘閥，把壓力表讀數調到需要位置。
5、停車時，先關壓力表，停止電機，迅速關閉壓出管路閘閥及吸人管路閘閥。
6、短時間停車，如環境溫度低于液體凝固點，要放空液體。長期停車，應將泵拆卸、清洗、涂油重裝后妥善保管。
運轉:
1、軸承溫度不得超過70℃。
2、發現故障后應立即停車進行檢查。
四、可能發生的故障及解決方法
|
故障 |
原因 |
解決方法 |
|
1､流量不足或不出液體｡ |
(1)管路阻力太大或者堵死 |
(1)清理管路 |
|
2､揚程不夠｡ |
(3)原因同(2) |
(3)辦法同(2)｡ |
|
3､泄漏量大｡ |
(4)填料磨損,或填料壓蓋太松｡密封面磨損｡(對單端面機械密封) |
(4)更換填料,或適當壓緊填料｡重新研磨密封面或更換零件｡(對單端面機械密封) |
|
4､功率過大,電機發熱｡ |
(5)揚程高｡ |
(5)如果管路阻力大,同辦法(1);如是超出使用范圍,調整壓出管路 |
|
5､軸承發熱｡ |
(7)泵軸與電機軸的同心度不好｡ |
(7)檢查聯軸器的同心度并更正｡ |
五、標準性能表
| 泵型號 | 流 量 (Q) |
揚程 (h) |
轉速 (n) |
功 率 (N) |
效率 (η) |
允許吸上真空高度 A.S.L.(hS) |
葉輪直徑Dia(D) | ||
| m3/hr | i/S | m | rpm | 軸功率 (KW) |
電機功率 (KW) |
% | m | mm | |
| 20WB-20 | 0.36 | 0.1 | 28 | 2900 | 0.196 | 0.75 | 14 | 7 | 65 |
| 0.72 | 0.2 | 20 | 0.178 | 22 | 6.5 | ||||
| 0.9 | 0.25 | 15 | 0.175 | 21 | 6 | ||||
| 25WB-25 | 0.79 | 0.22 | 40 | 2900 | 0.507 | 0.75 | 17 | 6.5 | 75 |
| 1.44 | 0.4 | 25 | 0.378 | 26 | 6 | ||||
| 1.8 | 0.5 | 18 | 0.353 | 25 | 5.5 | ||||
| 32WB-30 | 1.73 | 0.48 | 52 | 2900 | 1.066 | 1.5 | 23 | 6.5 | 85 |
| 2.88 | 0.8 | 30 | 0.735 | 32 | 6 | ||||
| 3.6 | 1 | 20 | 0.632 | 31 | 5.5 | ||||
| 40WB-40 | 3.6 | 1 | 60 | 2900 | 2.36 | 3 | 25 | 6 | 95 |
| 5.4 | 1.5 | 40 | 1.73 | 34 | 5 | ||||
| 6.48 | 1.8 | 26 | 1.35 | 34 | 4 | ||||
| 50WB-45 | 6.12 | 1.7 | 66 | 2900 | 4.23 | 5.5 | 26 | 5 | 105 |
| 9 | 2.5 | 45 | 3.06 | 36 | 4 | ||||
| 10.8 | 3 | 28 | 2.35 | 35 | 3 | ||||
| 65WB-50 | 10.1 | 2.8 | 84 | 2900 | 7.97 | 11 | 29 | 4.5 | 110 |
| 14.4 | 4 | 50 | 5.03 | 39 | 3.5 | ||||
| 16.9 | 4.7 | 30 | 3.74 | 37 | 2.5 | ||||
| 20WB-65 | 0.36 | 0.1 | 80 | 2900 | 1.12 | 2.2 | 7 | 6.5 | 105 |
| 0.72 | 0.2 | 65 | 0.85 | 15 | 6 | ||||
| 0.9 | 0.25 | 50 | 0.816 | 15 | 5.5 | ||||
| 25WB-70 | 0.792 | 0.22 | 110 | 2900 | 1.826 | 3 | 13 | 6 | 115 |
| 1.44 | 0.4 | 70 | 1.25 | 22 | 5.5 | ||||
| 1.8 | 0.5 | 52 | 1.11 | 23 | 5 | ||||
| 32WB-75 | 1.73 | 0.48 | 115 | 2900 | 2.36 | 4 | 23 | 5.5 | 115 |
| 2.88 | 0.8 | 75 | 1.96 | 30 | 5 | ||||
| 3.6 | 1 | 53 | 1.73 | 30 | 4.5 | ||||
| 40WB-90 | 3.6 | 1 | 132 | 2900 | 5.627 | 5.5 | 23 | 4.5 | 125 |
| 5.4 | 1.5 | 90 | 4.01 | 33 | 3.5 | ||||
| 6.48 | 1.5 | 63 | 3.37 | 33 | 2.5 | ||||
