WFB型無密封自控自吸泵

一､概述

WFB系列無密封自控自吸泵采用“連環式”多面離心密封裝置,無“跑､冒､滴､漏”之憂｡由于運行過程無密封裝置磨擦,無磨損,因此,使用壽命較同類產品延長數倍｡

該泵具有耐溫､耐壓､耐磨等多種功能,自吸性能可靠,特別是采用“電動空氣控制閥”具有運行可靠,拆卸方便,易于安裝等特點｡

該泵分別采用不銹鋼､增強聚炳烯､鑄鋼等多種材質制造,可分別適用于各種場合,同時根據用戶需要,還設計了多種形式,長方型､圓錐形,可為您提供不同安裝形式的選擇余地｡防爆型､戶外型､可適用于易燃易爆､雨霧､潮濕場合｡推車移動型更可將水泵方便地送到您所需要的任何工作崗位上｡

不同造型的用途特點:

長方型､圓錐型為您提供了不同安裝形式的安裝選擇余地;防爆型適用于易燃､易爆環境;戶外型借助安全的立體戶外罩,在露天作業的情況下,有效的防雨､防霧､防潮､防濕;推車移動型可將水泵推移到您所需要的任何崗位上作業｡

二､選型方法

(1)性能參數表中“類別代碼”欄的1-7含義:1型為長方型,2型為圓錐型,3型為防爆型,4型為戶外型,5型為推車移動型,6型為防凍型,7型為多級型;“材質符號”欄中T､G､PP､BXG四組字母分別代表:鈦､鋼(碳鋼､耐磨鋼:JM3,JM6)､增強聚丙烯､不銹鋼(321､304､316､316L)四種材質｡

(2)型號意義舉例:

(3)完整的型號書寫方式｡假設水泵的要求是:造型為推車移動型,材質為增強聚丙烯,吸液口

徑為40mm,性能分類為A｡這臺水泵的完整型號為“5PP40WFB-A”｡

假設水泵造型是長方型防爆型,其它要求同上,這水泵的完整型號應寫為“1·3PP40WFB-A”｡

假設水泵造型是圓錐型戶外型,其它要求同上,這水泵的完整型號應寫為“2·4PP40WFB-A”｡

(4)法蘭采用中華人民共和國國家標準制造,標準代號GB9115.2-88｡非金屬材質水泵的法蘭壓力0.6MPa;金屬材質水泵的法蘭壓力1.6MPa｡本廠水泵出廠時,進出液口各配一只反法蘭｡

(5)配套電機電壓分:380V､6000V､10000V/50HZ,訂貨時由用戶選擇｡

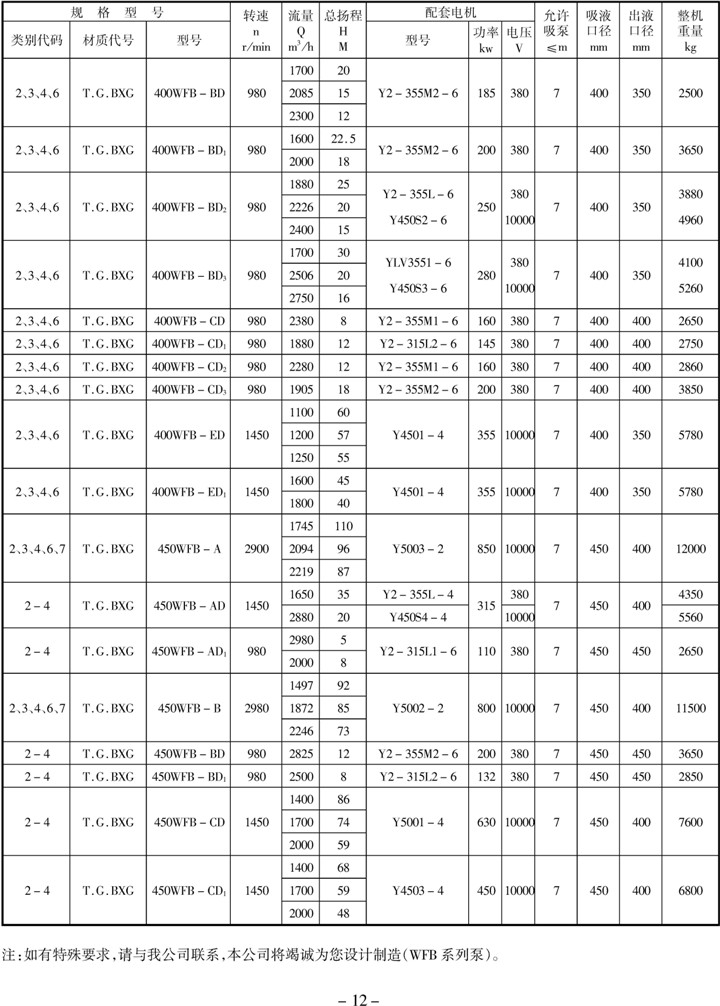

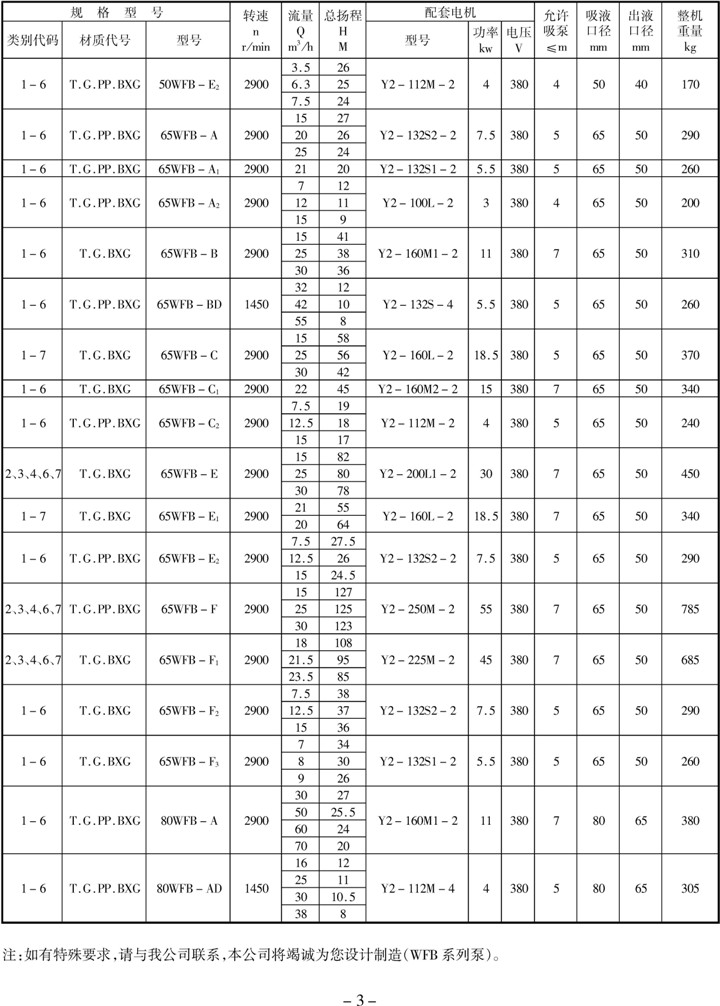

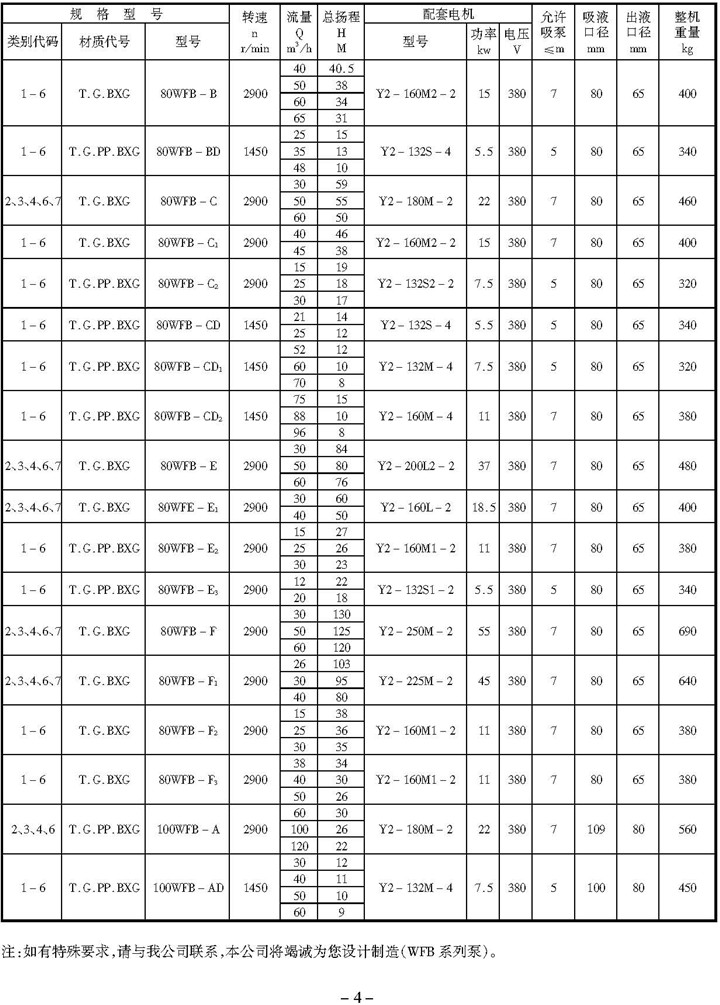

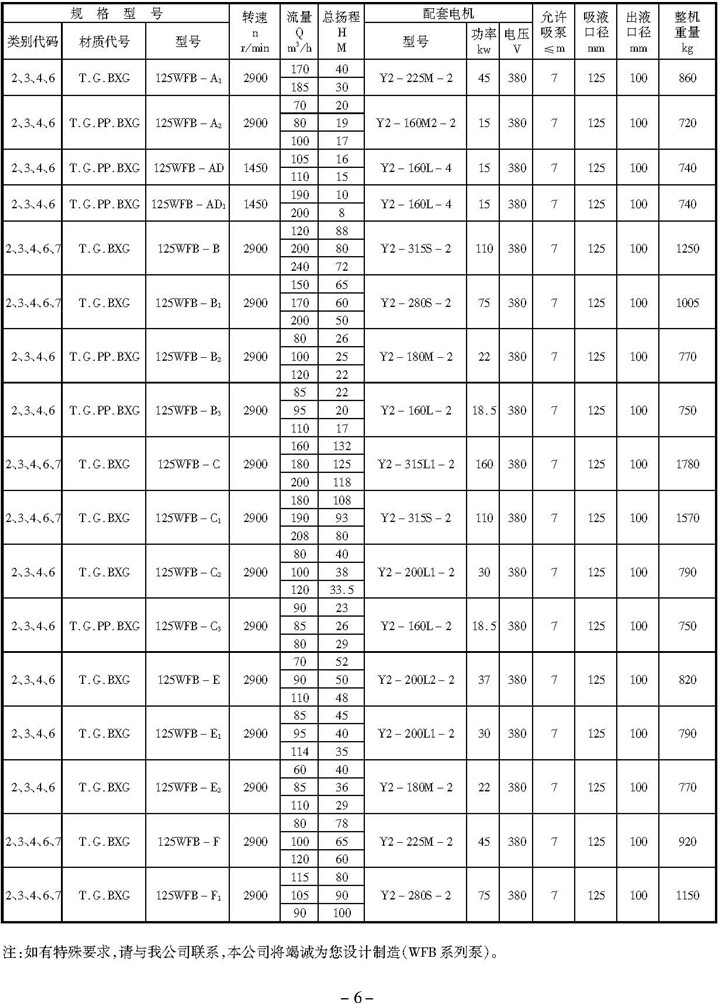

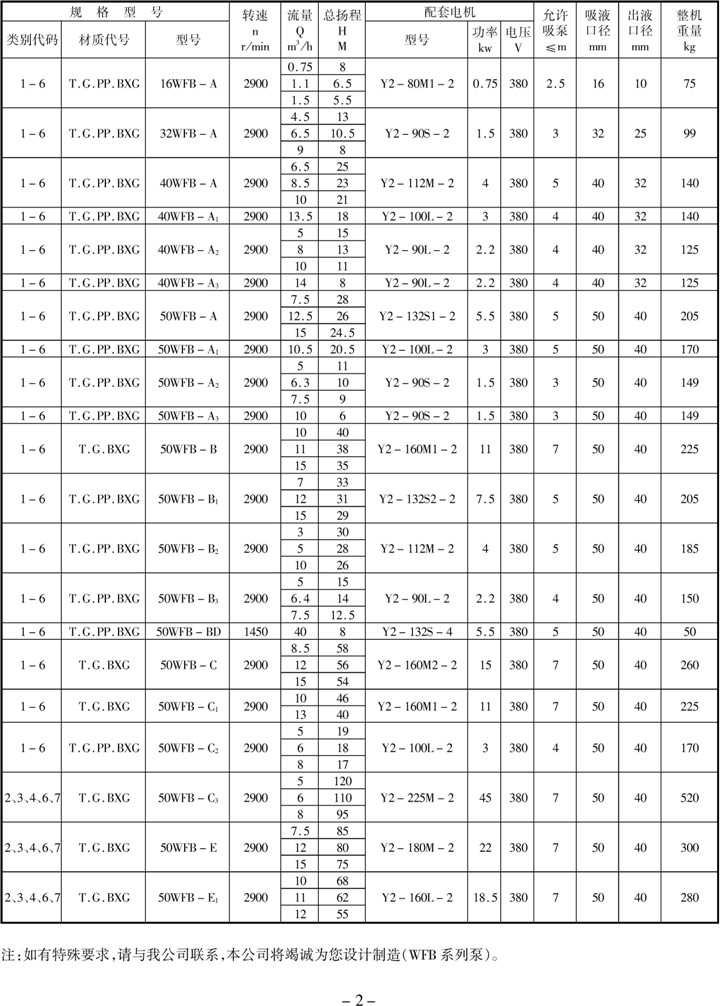

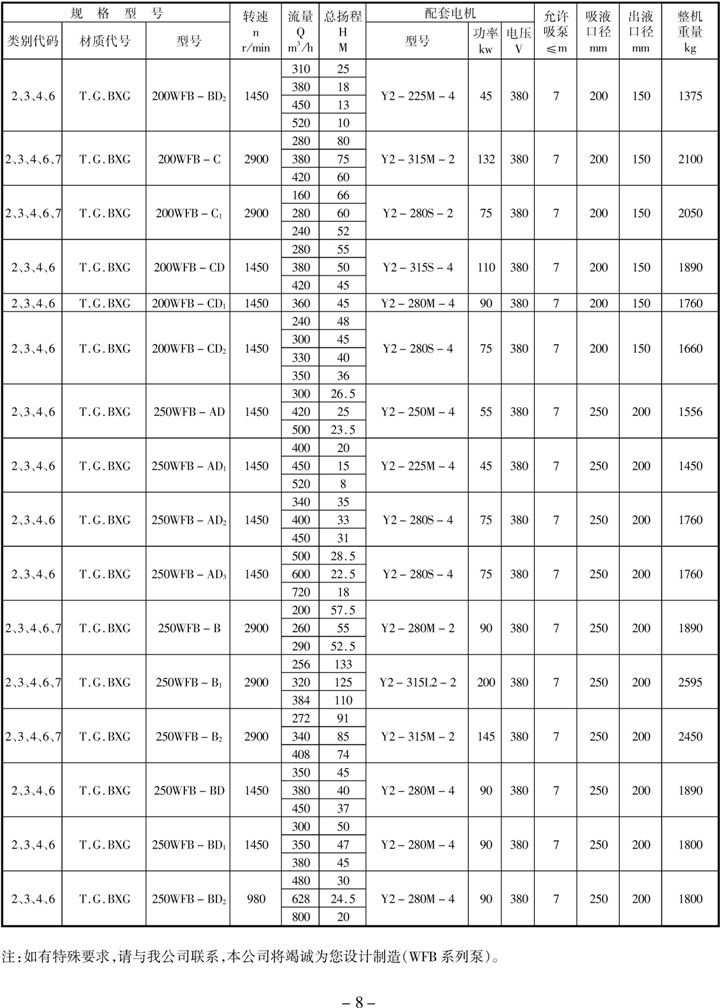

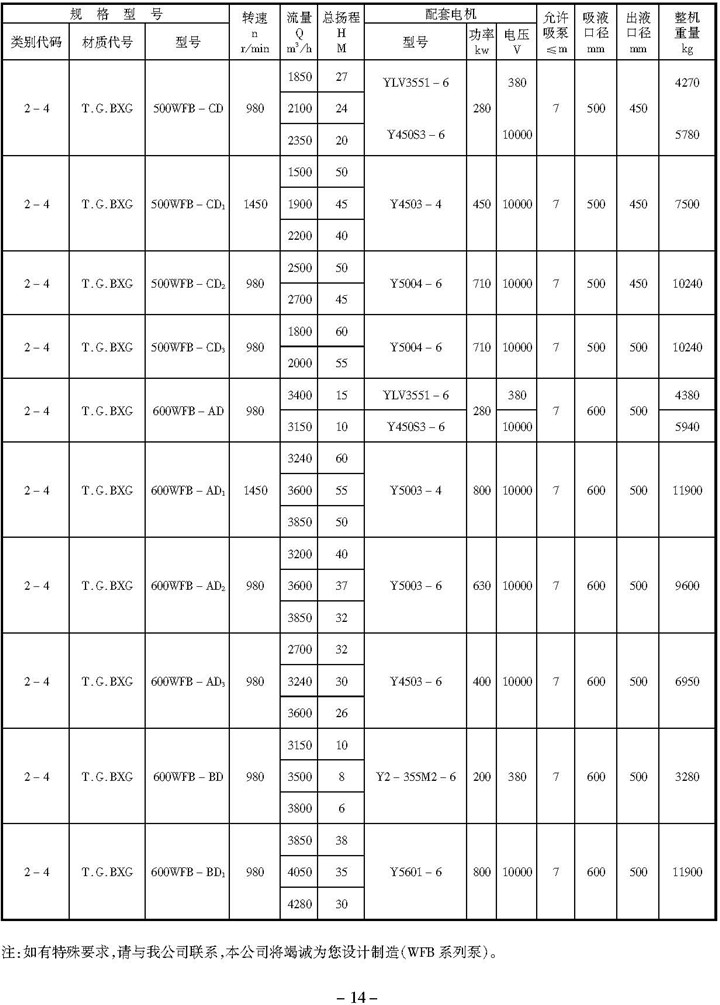

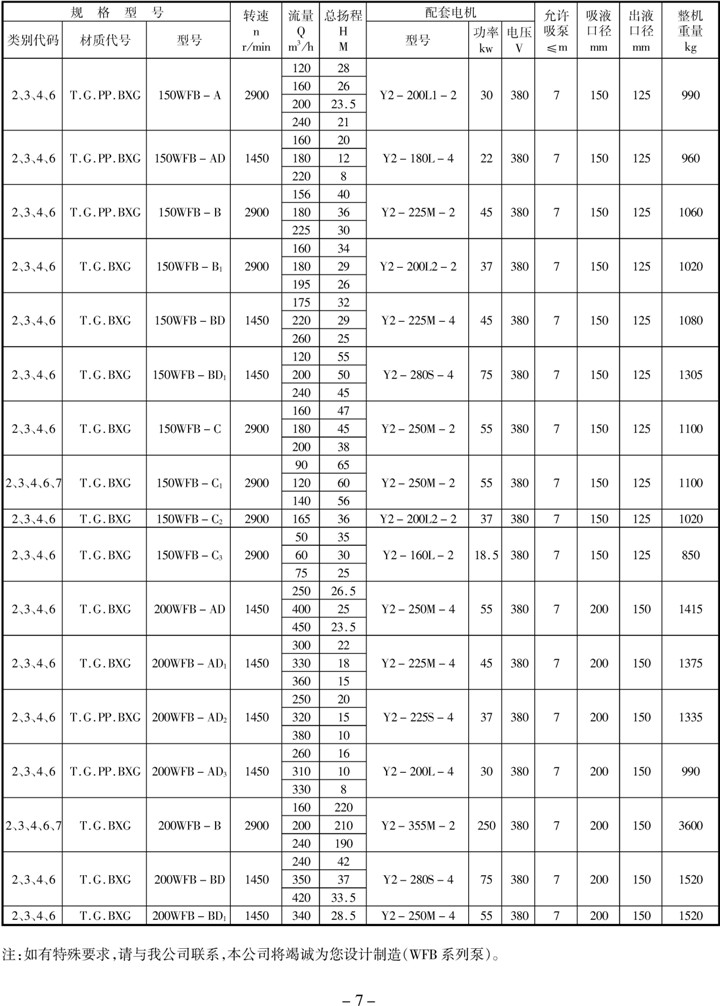

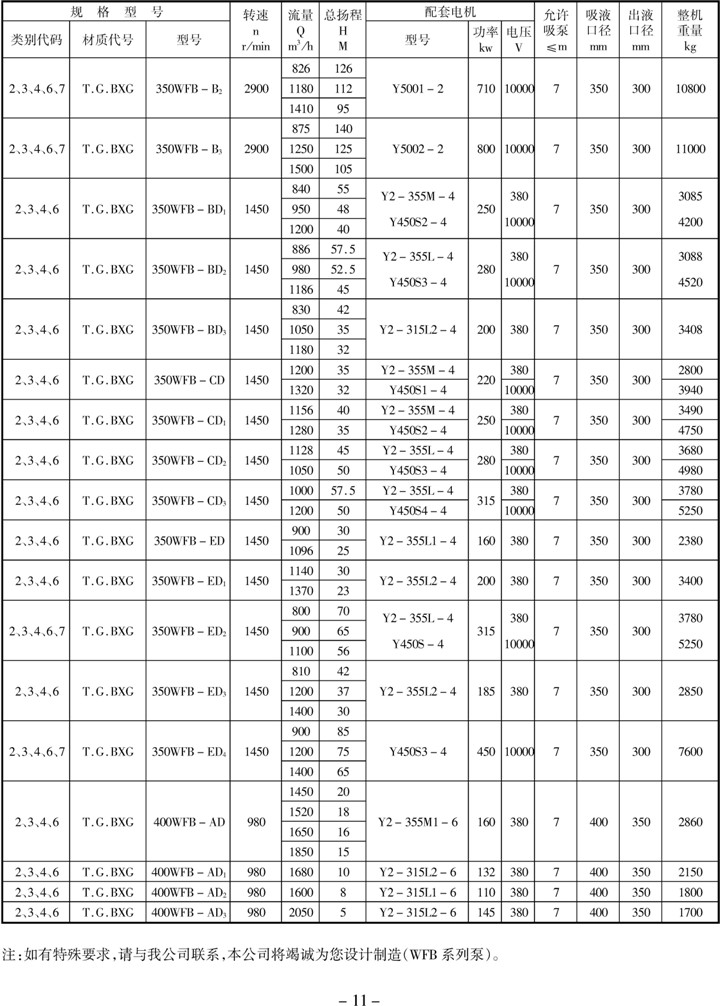

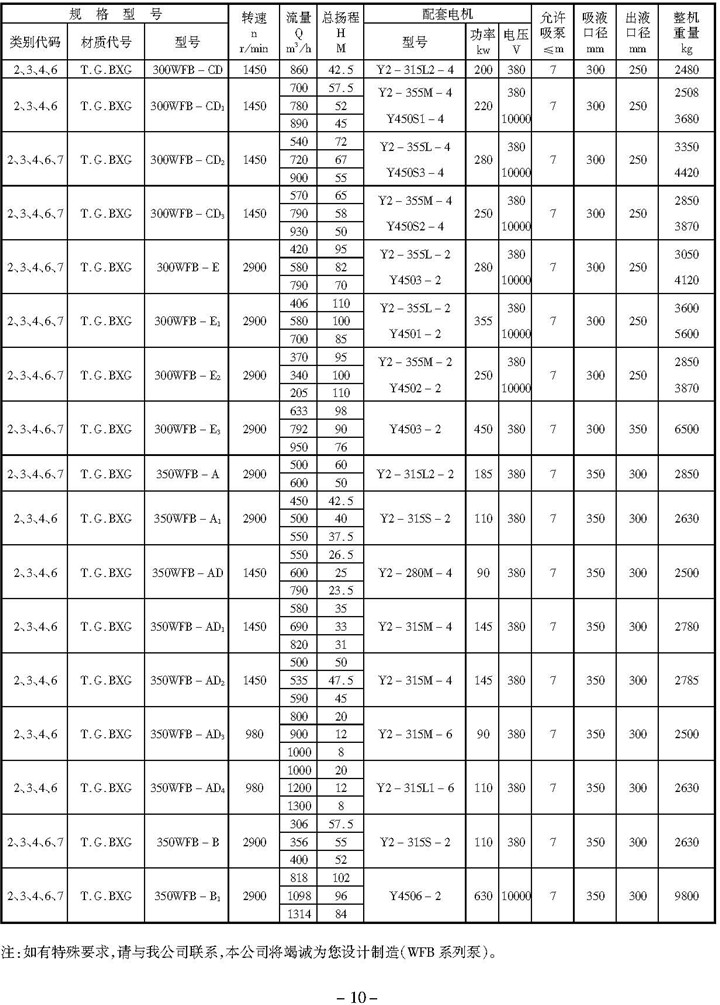

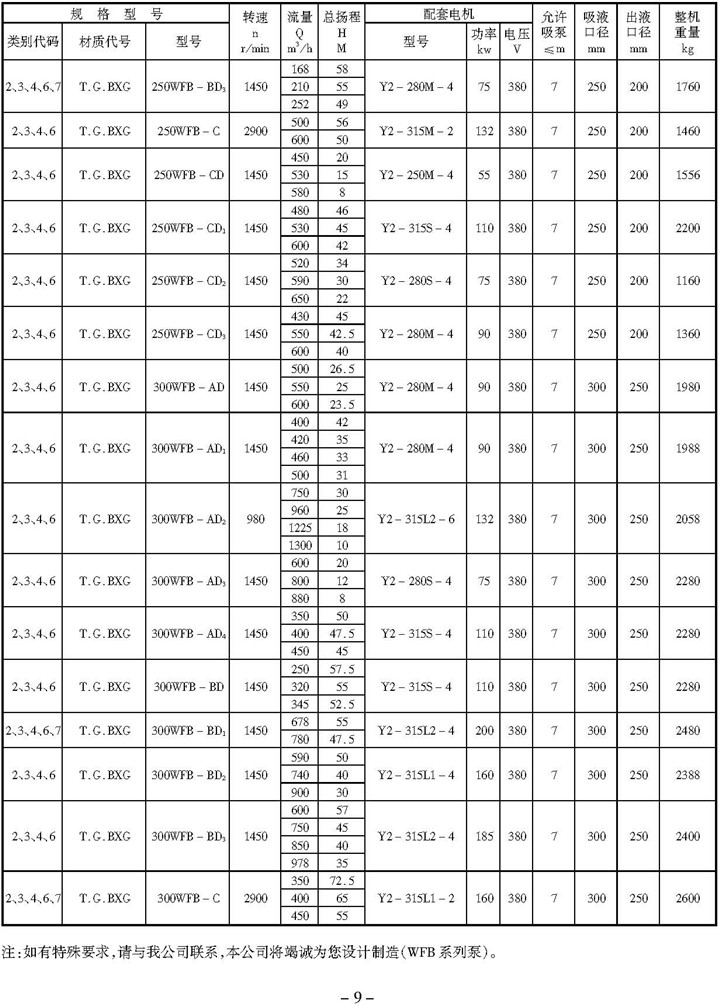

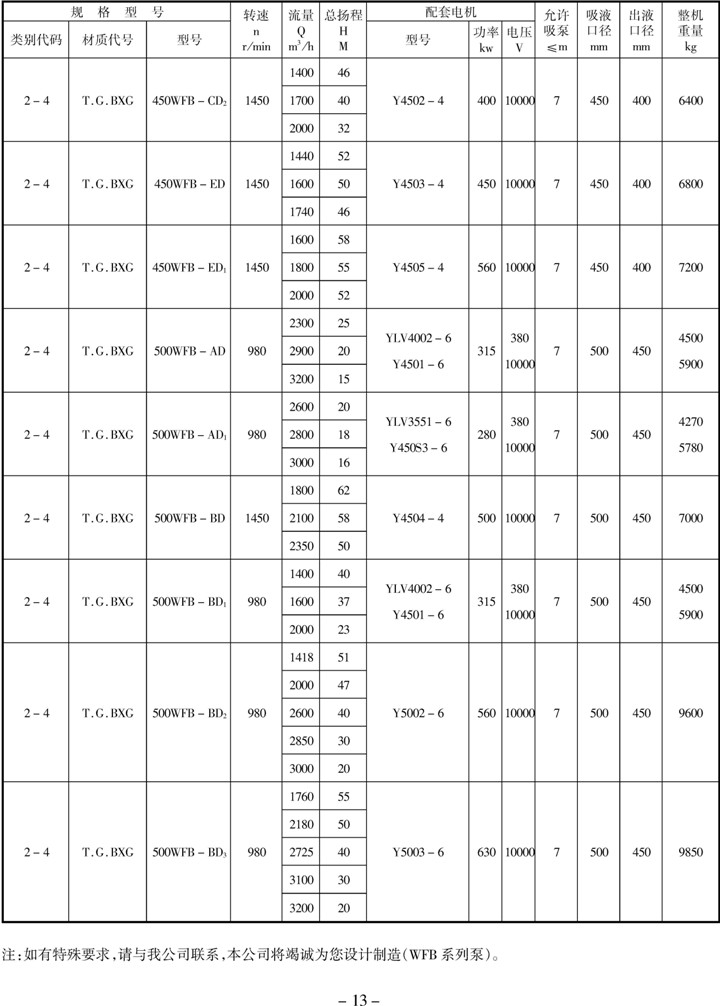

三､性能參數表

四､使用須知

(一)水泵部分

(1)安裝完畢,從“引流口”灌滿排注的介質,作“shou次引流”,以后使用不必引流｡請擰緊“引流口”拼帽,防止漏氣而影響自吸｡

(2)適應顆粒指標(單位mm)

(3)進口管道無須裝底閥和閥門,但必須安裝隨機配備的濾網,防止超標顆粒吸入而損壞水泵和影響自吸功能｡

(4)輸送濃硫酸時禁止用水作引流,防止造成人身和設備事故｡

(5)啟動前必須檢查水泵軸轉動是否靈活,用點動方式檢查運轉方向是否與轉向標記一致｡

(6)不可將吸､出液管道的重量支承在水泵進出口法蘭上,而應固定在支承架上(支架用戶自備)｡管道連接各部位必須緊密､不漏氣､否則影響自吸功能､流量､揚程｡

(7)排注有結晶或沉淀物質的液體時,如一段時間內停泵不用,應從“放空口”排出泵腔內引流液,防止結晶和沉淀物滯留泵腔內,使二次啟動時造成損壞｡再次使用時按第(1)條重作“引流”｡如周期性幾天只排液一次,請每隔24小時參考“安裝､操作示意圖”(四)之提示A程序運行20分鐘,以利減輕結晶和沉淀程度｡

(8)如長時間停泵再用,啟動前,請從“引流口”檢查引流液是否充足,如不足,請補足后才能啟動運行｡

(9)輸液時,流量､揚程(壓力)､吸程三項指標,必須嚴格控制在選定型號所規定的范圍內｡否則,將導致電機超電流波動而影響正常運行｡

(10)如在低于地面的溶池和容器中使用,請參考“安裝､操作示意圖”(一)｡

(11)如將水泵置于液面以下的環境中使用,請參考“安裝､操作示意圖”(二)｡圖二為正壓進水型水泵,同樣具有運行時密封無摩擦,不磨損,無泄漏,壽命長等獨特優點｡為了解決停泵后的靜壓泄漏,結構上采用了停機密封裝置或在進口配備一個與水泵同步運行的電磁閥｡

(12)如給高位槽或水塔供液時,請參考“安裝､操作示意圖”(三)｡

(13)排注產生氣泡､比重大､揚程高和出液管路系統水柱靜止壓力大的介質時,為了加快排氣速度,縮短自吸時間,請參考“安裝､操作示意圖”(四)之提示B程序｡

(14)如在利用池水的消防系統中使用時,為了更大限度的縮短出水時間,請參考“安裝､操作示意圖”(五)｡且配管時不宜擴徑,因進液管流速已控制在國家規范的指標內,擴徑會直接影響出液時間｡

(15)替代管道泵和封閉式循環系統中使用時,請參考“安裝､操作示意圖”(二)｡

(16)“引流口”､“放空口”､“自吸排氣裝置”､“戶外罩”､“熱源進出口”均與安裝尺寸和系統連接無關｡“自吸排氣裝置”只在垂直揚程高且出液管路系統水柱靜止壓力大的情況下啟用,一般工藝環境則不需啟用｡

(17)本泵是采用氣分離產生真空自吸原理｡如設計使用在“對出液速度有要求的環境中”,安裝時不可擴大水泵的吸液管直徑,否則將影響吸液速度｡(無“速度要求”的環境除外)｡

(18)本公司制造的長距離吸液自吸泵,可適應在吸液管路水平距離≤150米,垂直高度≤7米的特殊環境中輸送各種液體｡啟泵前除應按照使用須知提示操作外,還應遵照設計方案和各自的介質及工藝特征規范作業:即須將水平吸液管路灌滿液體,否則抽空排氣的時間過長,會導致泵腔內引流液體升溫而產生不必要的后果｡

(19)防凍型水泵熱源必須采用熱水或蒸汽,且全天候泵腔內不得低于5℃(正常輸液作業時可不加溫)｡

(20)聚丙稀材質水泵禁止缺介質運轉｡

(21)所有材質水泵禁止反運轉｡

(二)､電動空氣控制閥部分

A､電動空氣控制閥(簡稱電控閥)的型號

B､電控閥的作用

電控閥是自吸泵的重要組成部分之一,啟泵時電控閥密閉泵體吸液管上的進氣口,使自吸泵泵腔內形成真空,完成自吸全過程｡停泵時電控閥開啟,空氣從密閉口進入水泵吸液管內迅速隔離吸液管內共流的介質,確保泵腔的介質不隨吸液管腔內的介質回落到吸液池中,以達到消除虹吸的目的,確保自吸泵二次自吸時正常自吸及運行｡

C､電控閥的工作原理

電控閥與機電工作電源并聯(三相三線380V電源任意兩線)｡自吸泵電機啟動時,電控閥同時被同步啟動,電控閥延時電路開始充電,當充電完畢后繼電器斷開,電容器對電磁線圈放電,驅動閥芯桿密閉吸液管上進氣口,使自吸泵開始自吸并進入正常運行狀態｡當停電使電機斷電,電控閥電磁線圈同時斷電,受壓縮彈簧反作用的控制｡電控閥芯桿復位后打開密閉口使空氣進入吸液管腔,使泵腔內的介質與吸液管內的介質隔離,消除虹吸,確保自吸泵腔內介質貯量,供下次啟泵時自吸及正常運行｡

D､使用與維護須知

1､非專業電氣人員,請勿打開護罩,以防觸電事故｡

2､更新或維修后安裝時,電纜務必與水泵電機接線柱連接可靠｡

3､和水泵連接管絲扣,必須擰緊不漏氣,否則影響自吸｡

4､“水泵部分”的(11)和(15)兩種環境,不宜配用本閥｡

5､電控閥經過長時間的使用(約六個月),活塞①與密閉墊③之間會產生少量的磨損或變形,必要時可做微量調整｡

6､調整方法及步驟(如圖):a､松開固定(調整)螺釘④;b､順時針轉動閥體密封拼帽四分之一圈⑤;c､鎖緊固定螺釘④｡

(三)自動控制裝置部分

凡配套自控裝置的用戶,屆時另行提供線路圖｡并請注意以下事項:

(1)非專業電氣工作人員,請勿打開屏門,以防觸電事故｡

(2)本裝置為三相供電,電壓380V,頻率50HZ｡必須在進線回路中加裝斷路保護等｡

(3)電源接通后,請將“開·電源·關”按鈕撥向“開”位,“電源指示”燈亮,本裝置即處于待命狀態｡

(4)確定運行方式請用“自動·�！な謩�(dòng)”按鈕選擇｡“手動啟動”和“手動停止”鈕只適用手動運行方式｡自動方式將根據“上､下限液位傳感器”定位自動運行｡

(5)本裝置分“掛壁”和“落地”兩種安裝方式｡功率在30KW以下的,采用“掛壁式”直接啟動;37-75KW功率的采用“落地屏式”星三角降壓啟動;90KW以上功率的,采用“落地屏式”自耦減壓啟動｡啟動方式也可按用戶需要確定｡

本裝置與其它系統無連接關系,恕不提供外形開關尺寸｡

(6)務必保護好傳感器導線,防止人為損壞功能｡

(7)調整水泵電機轉向不應改變裝置內部的接線順序,而應在電機接線盒內調換線頭｡

(8)設定傳感器上､下限位置時,請參考“安裝､操作示意圖”(一)或(三)｡

五、一般故障的排除方法

（一）水泵部分

（二）自控裝置部分

（三）電動空氣控制閥部分
