WGH型混流泵

詳細介紹

一、概述

1､用途

WGH型混流泵為臥式､單級､單吸､前后開門結構､懸臂式混流泵｡適用于輸送清水或物理､化學性質類似于水的其它液體,被輸送液體的溫度不宜高于50℃｡廣泛適用于農田排灌､工業和城市給排水等多種場合｡

WGH型混流泵的性能范圍:

流量:50~4500米3/時

揚程:3~20米

2､特點:

結構簡單､使用可靠､裝拆方便､體形小､重量輕､流量大､效率高｡

3､傳動方式:

有直聯傳動和皮帶傳動兩種｡常用動力機是電動機和柴油機｡訂貨時應注明動力機的型號(功率､轉速),以便確定皮帶輪或聯軸器的規格｡

4､水泵轉向:

從水泵進口看,葉輪為逆時針旋轉｡

5､型號說明:以300WGH-7S為例:

S-結構形式(前､后開門結構)｡

7-設計揚程｡單位:米

WGH-臥式蝸殼式混流泵｡

300-泵進､出口直徑｡單位:毫米

6､采用標準

WGH型泵采用GB/T13008､JB/T6667標準設計､制造､驗收｡

二､結構和使用

1､WGH型混流泵主要由泵蓋､葉輪､泵體､泵軸､軸套､填料座及軸承體(軸承架)等主要零件構成,采用前后開門的結構形式(見圖一､二､三)｡

2､泵蓋分別與泵體和進水管相接｡泵蓋平面與葉輪平面之間應有適當間隙｡間隙過小,易產生摩擦;間隙過大,會導致泵體內壓力水大量回流,使泵的效率降低｡實際使用的適宜間隙為0.3~0.7毫米(將泵軸推向泵的進口端測量),間隙可用增減紙墊厚度來調整｡

3､軸承裝置100WGH~150WGH采用骨架油封､200WGH~650WGH采用填料密封結構｡其作用是防止空氣吸入泵內和防止水從泵內過多地沿軸流出｡

4､軸套用以保護泵軸,磨損后可及時更換｡

5､泵軸用單列向心球軸承支承｡軸承可用潤滑油潤滑,油量應控制在油標桿的標線間,也可以潤滑脂潤滑———可在裝配水泵時加入,使用中通過拆裝前蓋和后蓋來補充｡

6､泵體上端的螺孔,用于如灌引水或聯接真空泵抽氣引水,下端的螺孔用于放水｡

7､為擴大泵的使用范圍,滿足用戶不同要求,可換用不同性能的葉輪｡

8､150~350WGH型泵的附件有進､出口定彎､活彎､皮帶輪和聯軸器,400~650WGH型泵的附件有進､出口定彎､逆止閥､皮帶輪或聯軸器,供用戶選用｡

9､WGH型泵的軸承型號和軸封規格見表一｡

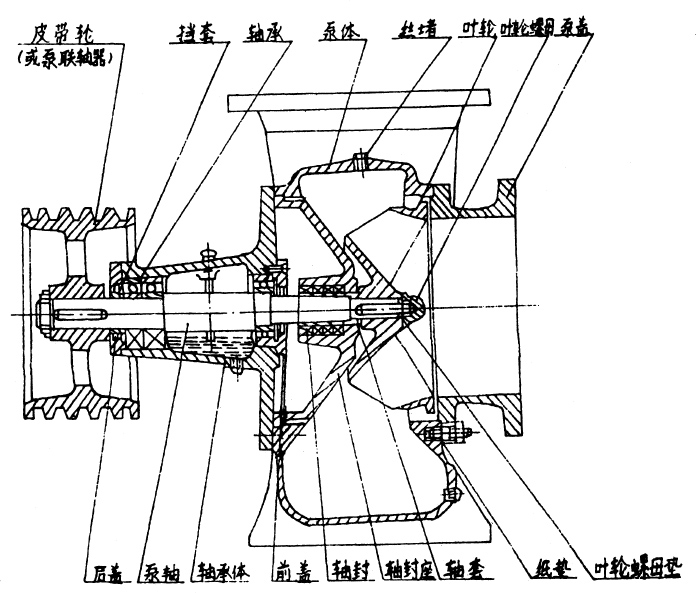

圖一100~150WGH型混流泵結構圖

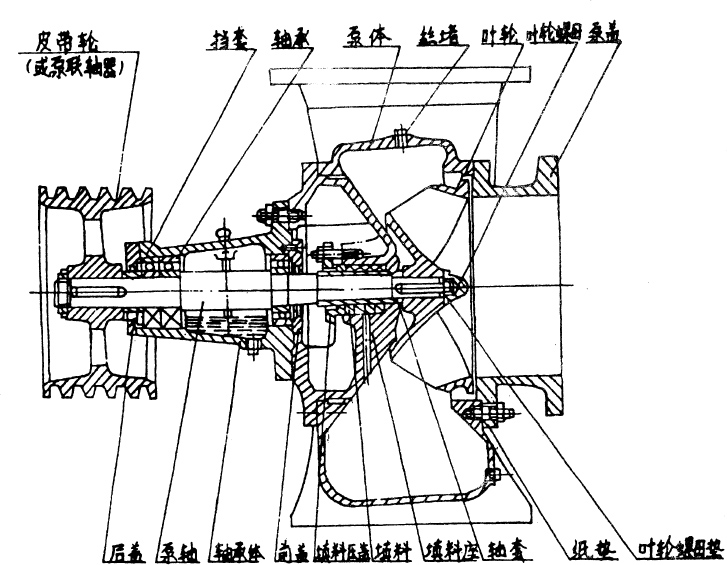

圖二200~350WGH型混流泵結構圖

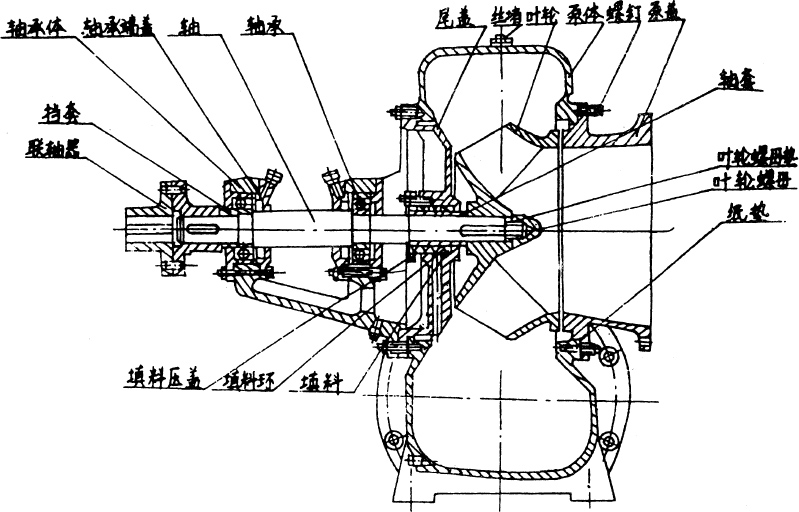

圖三400~650WGH型混流泵結構圖

表一､WGH型混流泵的軸承和軸封規格

水泵型號	軸承型號	軸封規格
100WGH	305	PD30 ×55 ×12骨架油封
150WGH	306	PD35 ×60 ×12骨架油封
200WGH	308	10 ×10 ×188石棉盤根
250WGH	309	13 ×13 ×229石棉盤根
300WGH 350WGH	311	13 ×13 ×229石棉盤根
400WGH	312	13 ×13 ×261石棉盤根
500WGH	314	15 ×15 ×298石棉盤根
650WGH	46322	20 ×20 ×420石棉盤根

三､主要技術參數換算

1､泵的性能變化:

(1)改變泵的轉速可以改變泵的性能,擴大泵的使用范圍｡

(2)改變轉速的方法:改變皮帶輪外徑或改變齒輪減速器傳動化,也可選用不同轉速的動力機｡

(3)水泵轉速改變后牞其流量(Q)､揚程(H)和功率(N)的變化關系如下式｡

式中:Q1､H1､N1分別代表轉速改變后的流量､揚程和功率｡

Q､H､N分別代表規定轉速下的流量､揚程和功率｡

(4)水泵轉速提高后,耗用功率增加,吸上真空度降低,壽命縮短｡過分提高轉速會發生其它事故,故應慎用｡

(5)水泵轉速過分降低時,泵的使用效益低,為此,應盡量避免泵在過低轉速下運行｡用戶應按性能曲線圖選擇使用｡

2､允許吸上真空度[Hs]與必須汽蝕余量(NPSH)r的換算關系:

[Hs]≈10-[HPSH]c

[NPSH]r≈[NPSH]c+0.3

式中:[Hs]—允許吸上真空度米

[NPSH]c—臨界汽蝕余量米

[NPSH]r—必須汽蝕余量米

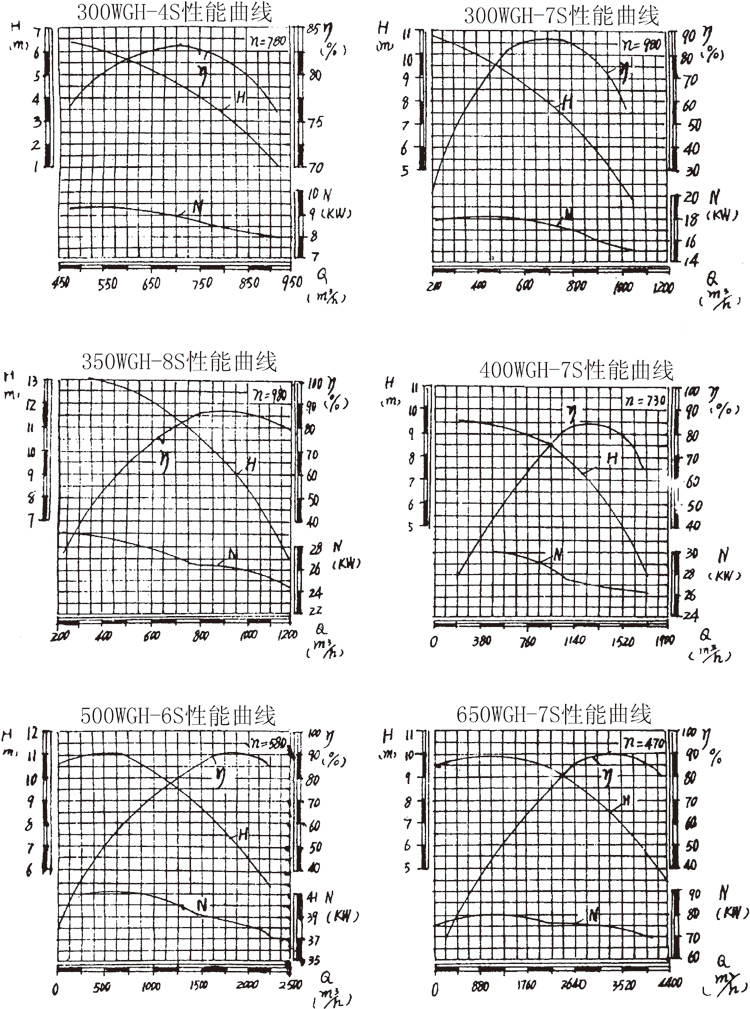

四､性能參數表

型號	轉速n (r/min)	流量Q		揚程H(m)	效率η (%)	功率		臨界汽蝕余量[NPSH]c(m)	泵凈重 (kg)
		m3/h	I/S			軸功率 (KW)	配用功率 (HP/KW)
100WGH-8S	2900	68	19	9.6	80	2.42	4/3	4.0	30
		90	25	8.0
		108	30	6.0
150WGH-5S	1450	137	38	6.1	80.5	3.0	5/4	3.0	65
		180	50	5.0
		216	60	3.7
	1850	175	49	10	80.5	6.3	12/7.5	3.5
		230	64	8.2
		276	76	6.1
150WGH-8S	1450	137	38	8.7	82	4.78	8/5.5	2.7	60
		180	50	8.0
		216	60	6.8
150WGH-12S	2900	137	38	15.3	82	7.47	12/11	6.0	60
		180	50	12.5
		216	60	9.7
200WGH-4S	1060	300	83	5	81	4.6	8/5.5	4.0	110
		340	95	4
		420	117	3
200WGH-5S	1160	250	69	6.7	81.5	6.01	12/7.5	4.0
		360	100	5
		440	122	4
200WGH-5	1450	240	67	6.8	81.5	6.01	12/7.5	4.0
		360	100	5.0
		445	124	3.9
200WGH-8S	1360	250	70	8.5	82	7.9	12/10	4.0
		340	95	7.1
		405	112	5.3
	1450	270	75	9.6	82	9.6	15/11	4.0
		360	100	8.0
		432	120	6.0
200WGH-12S	1450	270	75	13.5	83.5	14.68	25/18.5	4.0	105
		360	100	12.5
		432	120	10.8
250WGH-4S	980	400	111	4.0	82.5	6.3	12/7.5	4.0	165
		450	125	4.2
		480	133	3.5
250WGH-5S	1110	450	125	7.0	84	8.8	15/11	4.0
		540	150	5.0
		650	180	4.0

型號	轉速 n (r/min)	流量Q		揚程H(m)	效率η (%)	功率		臨界汽蝕余量[NPSH]c(m)	泵凈重 (kg)
		m3/h	I/S			軸功率 (KW)	配用功率 (HP/KW)
250WGH-5	1180	440	122	6.8	81	9.1	15/11	4.0	165
		540	150	5
		660	183	4
250WGH-7S	870	355	98	6.5	83	7.4	12/11	4.0	165
		400	111	5.5
		450	125	5.0
	980	400	111	8.0	83	10.5	20/15	4.0	165
		450	125	7.0
		500	139	6.3
250WGH-8S	1100	460	128	9.1	84.5	13.9	25/18.5	4.0	170
		540	150	8
		660	183	5
250WGH-8	1180	450	125	9	84	14	25/18.5	4.0	170
		540	150	8.0
		670	186	4.9
250WGH-12S	1180	500	139	14.6	84	24.4	40/30	4.0	165
		600	167	12.5
		710	197	9.8
300WGH-4S	780	650	180	5.4	83.5	9.4	15/11	4.0	195
		710	197	4
		810	225	3
300WGH-5S	870	660	183	5.6	84	12.8	25/18.5	4.0	195
		790	220	5.0
		990	250	4
300WGH-5	980	650	180	5.5	84	12.8	25/18.5	4.0	195
		792	220	5.0
		890	247	3.9
300WGH-7S	730	508	141	4.5	84	7.3	12/11	4.0	195
		585	163	3.9
		723	201	2.8
	980	680	189	8.0	84	17.7	30/22	4.0	195
		780	216	7.0
		910	252	5.0
300WGH-8S	970	660	183	9.1	85	20.3	30/22	4.0	200
		792	220	8
		900	250	6.5
300WGH-12	970	670	186	14.4	85	31.8	50/37	4.0	200
		792	220	12.5
		910	253	10.1

型號	轉速n (r/min)	流量Q		揚程H(m)	效率η (%)	功率		臨界汽蝕余量[NPSH]c(m)	泵凈重 (kg)
		m3/h	I/S			軸功率 (KW)	配用功率 (HP/KW)
350WGH-4S	980	900	250	5.1	85	16.6	30/22	4.5	330
		1000	278	4.3
		1180	328	3.5
350WGH-8S	730	670	186	5.2	85.5	10.5	20/15	4.5	330
		745	207	4.4
		819	228	3.7
	980	900	250	9.4	85.5	25.5	40/30	4.5
		1000	278	8.0
		1100	306	6.7
400WGH-7S	730	1080	300	7.8	86	28.1	40/30	5	550
		1260	350	6.8
		1368	380	6.2
	980	1450	403	14.1	86	66.0	100/75	5.5
		1692	470	12.3
		1836	510	11.2
400WGH-10S	730	1098	305	11.5	86	44.5	60/55	5	560
		1400	390	10.0
		1720	478	7.55
	980	1470	410	20.7	86	106	165/110	5.5
		1880	520	18.0
		2300	640	13.6
500WGH-6S	580	1690	469	7.6	86	38.9	60/55	5.5	790
		1980	550	6.2
		2180	606	5.3
	730	2127	591	12.0	86	77.3	120/95	6.0
		2492	692	9.8
		2744	762	8.4
650WGH-7S	450	3060	850	7.4	90	68	120/90	5.5	1800
		3400	944	6.5
		3960	1100	5.0
	590	4014	1115	12.7	90	152	220/180	6.0
		4457	1238	11.2
		5193	1442	8.6
650WGH-10S	490	2658	738	10.9	89	98.6	150/115	5.5	1800
		3322	923	9.7
		4153	1154	8.6
	590	3200	889	15.8	89	171	250/180	5.5
		4000	1111	14
		5000	1389	10.4
