ZM、ZML系列渣漿泵

詳細介紹

一 概述

ZM系列渣漿泵是我廠與國內科研單位的兩相流泵設計專家合作開發的新型渣漿泵系列產品。ZM渣漿泵集國內外各類渣漿泵之大成,過流部件依據兩相流理論設計,采用高鉻鉬耐磨合金鑄鐵(Cr15MO3)制造,具有效率高、低磨損、壽命長、結構合理、運行可靠、節能增效、維護方便等顯著特點。

二 ZM系列渣漿泵的主要技術特點:

●采用CAD設計方法,達到更優化設計,可靠性設計使整機平均無故障工作時間(MTBF)大大提高。

●葉輪采用后仰。開式結構,有效地提高了水力效率與過流能力,減輕了沖擊磨損。

●流道寬暢,抗堵塞性能好,抗汽蝕性能強,其水力效率比同類產品提高5%~15%。

●泵頭整體結構采用雙層結構,內層耐磨。外層承壓,內層使用高硬度耐磨合金材料,外層使用QT。HT等普通材料,二者組合使用,各用其長,相得益彰。

●葉輪與軸的配合采用止口。螺紋鑄造盲孔方式,既可精確定位,又可承受足夠強大的扭矩,同時鑄造盲孔可有效地避免進口的沖擊磨蝕。

●軸承系統采用完全獨立的軸承組件結構,軸承組件與托架分開,外形簡練干凈;同時軸承組件與托架之間設計有單一的軸向調節螺桿,使得軸向調節更加簡捷、方便。

●對大功率泵設計裝有葉輪拆卸環,大大方便了葉輪的拆卸。

●采用美國TIMKEN軸承,確保泵的長期穩定運行。

●采用填料密封、副葉輪密封、機械密封多種密封方式,可滿足不同用戶的需求。

●用戶可根據使用條件。工況選擇直聯傳動或皮帶間接傳動,并可采用變頻調速,液力偶合器調整和齒輪箱調速。

●泵的吐出口位置可根據需要按45度間隔,旋轉八個不同的角度安裝使用。

●遠距離輸送時,可根據特殊訂貨,允許多級串聯使用。

三 ZM系列渣漿泵型號說明

四 結構說明

ZM系列渣漿泵為臥式。單級。單吸。懸臂雙泵殼離心式渣漿泵。從轉動方向看,泵為順時旋轉。

托架采用中分式結構,軸承潤滑采用油箱內冷卻稀油潤滑。

軸封采用冷卻水冷卻,特別是串聯運行時軸封水壓力一般應高于泵出口壓力3.5×10-2MPa,當采用副葉輪加填料組合式密封時牞各級泵的軸封水壓力按下式計算。

P軸封水≥H1+H2+H3…… +0.7Hi式中:P軸封水為軸封水壓力(Mpa),H1、H2、H3、Hi分別為一級、二級、三級……i級泵壓力。

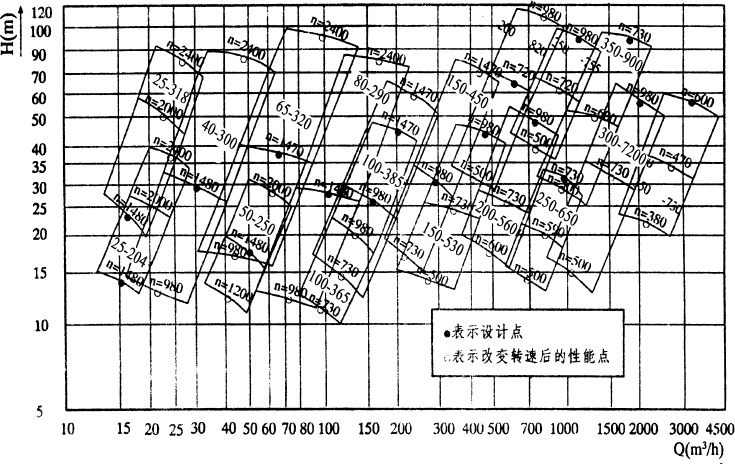

五 ZM系列渣漿泵型譜圖

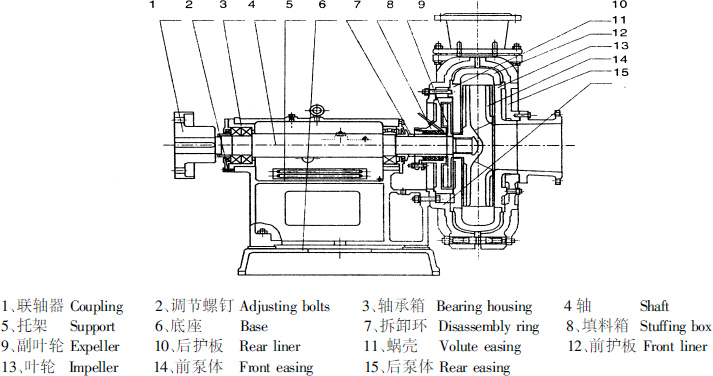

六、ZM型渣漿泵結構圖

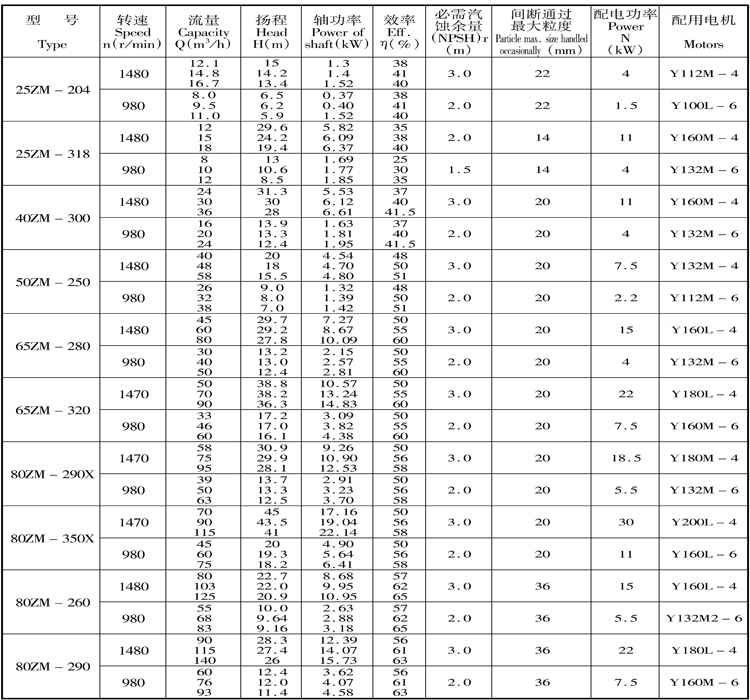

七、ZM系列渣漿泵直聯傳動性能表(1)

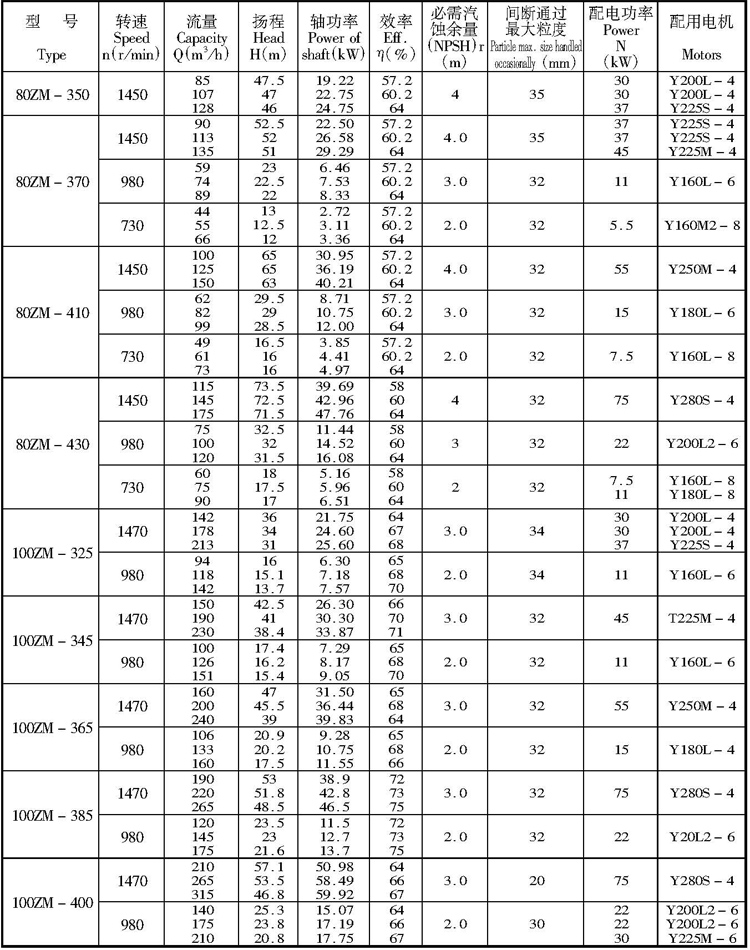

ZM系列渣漿泵直聯傳動性能表(2)

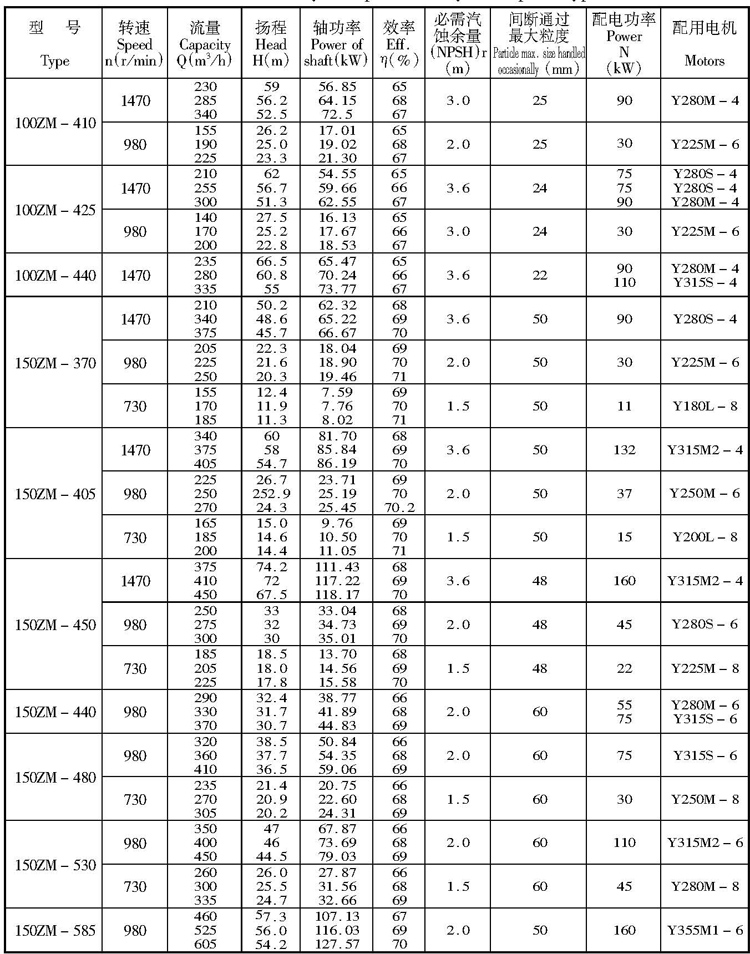

ZM系列渣漿泵直聯傳動性能表(3)

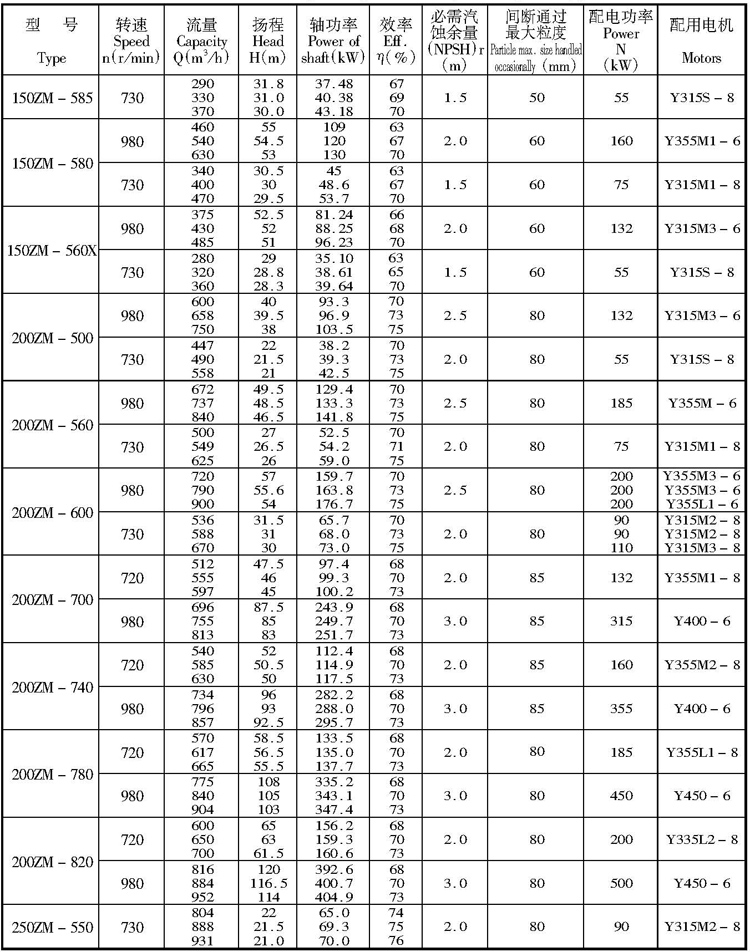

ZM系列渣漿泵直聯傳動性能表(4)

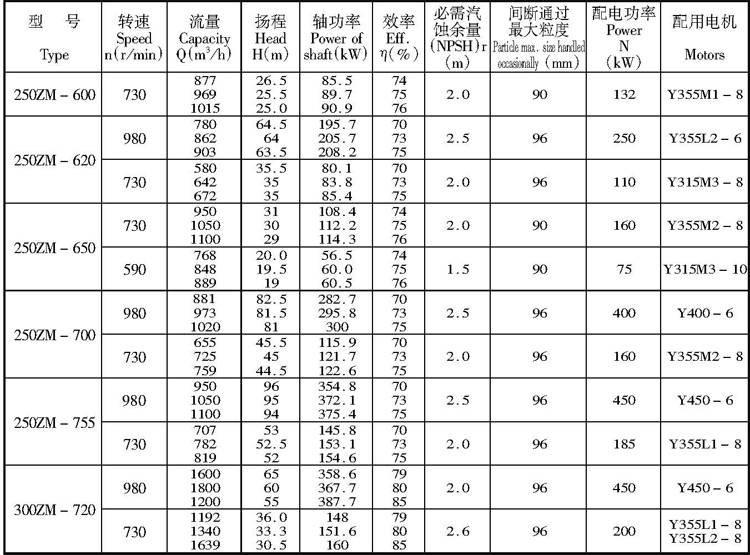

ZM系列渣漿泵直聯傳動性能表(5)

1、本表中軸功率為清水試驗軸功率。配電功率是按介質重度為1.1t/m3計算選取的。

對于介質重度大于1.1t/m3,其配電功率可依下式計算:

N≥1.2rNe(Ne<100kW)

N≥1.1rNe(Ne<100kW)

注：r ——— 兩相流體重度t/m3

Ne——— 清水試驗軸功率kW

N ——— 配電功率kW

2、型號后帶X的為稀油潤滑泵。

3、表中所列為清水效率(帶副葉輪),渣漿效率可提高六個百分點左右。

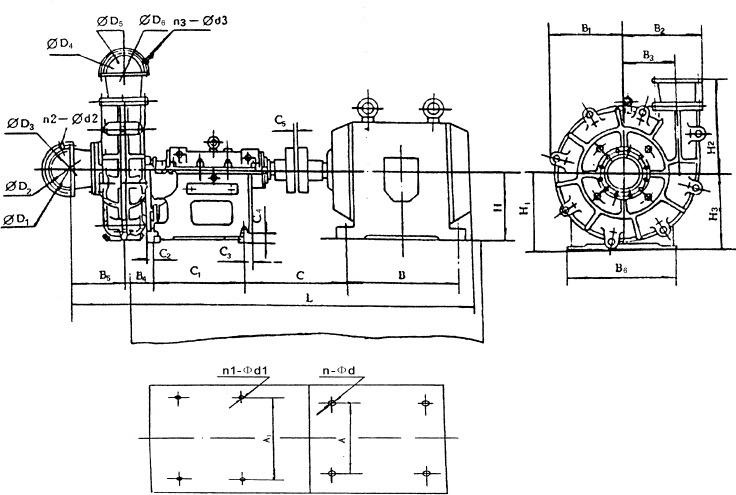

八、ZM型渣漿泵直聯傳動安裝圖(共同底座)



ZML 型渣漿泵

ZML型渣漿泵主要性能參數

型號 Type	轉速 Speed n(r/min)	流量 Capacity Q(m3/h)	揚程 Head H(m)	軸功率 Powerof shaft(kW)	效率 Eff. 1(%)	配用電機 Motors
150ZML-35	980	198 332 364	17.8 13.2 12.1	15.2 17.5 18.0	63.1 68.1 66.8	Y250M-6V1 380V37KW
	730	147 247 271	9.8 7.3 6.7	6.2 7.2 7.4	63.1 68.1 66.8	Y200L-8V1 380V15KW
	590	119 200 219	6.5 4.8 4.4	3.3 3.8 3.9	63.1 68.1 66.8	Y160L-683 380V11KW
100ZML-32	1480	198 350 385	29.0 26.0 25.0	24.8 36.4 39.7	63.0 68.O 66.O	Y225M-4V1 380V45KW
	970	130 229 252	12.4 11.2 10.7	7.0 10.3 11.1	63.O 68.O 66.0	Y180L-6V1 380V15KW
80ZML-36	1480	106 145 201	45.5 41.4 32.5	25.2 28.1 32.8	52.1 58.2 54.2	Y225M-4V1 380V45KW
	970	69 95 132	19.5 17.8 14.0	7.0 7.9 9.3	52.1 58.2 54.2	Y160L-685 380V11KW
50ZML-20	1440	19 33 39	10.2 7.4 6.1	1.4 1.6 1.8	38.4 41.0 36.7	Y112M-485 380V4KW
	940	12 22 26	4.3 3.2 2.6	0.4 0.5 0.5	38.4 41.O 36.7	Y100L-685 380V1.5KW

ZML型渣漿泵結構特點

1、單層殼體,金屬結構;

2、直聯式皮帶傳動;

3、滾動軸承脂潤滑。

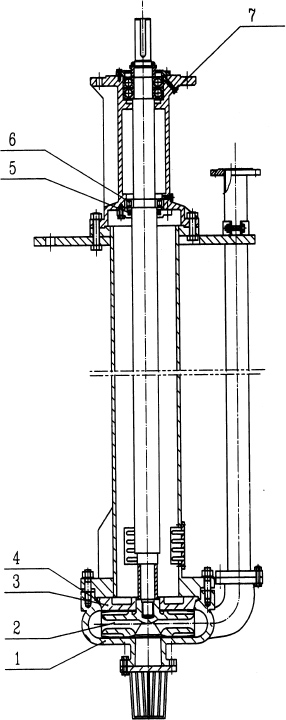

ZML渣漿泵結構圖

1、蝸殼Volutecasing

2、葉輪Impeller

3、后護板RearLiner

4、密封圈Sealingring

5、油封Oilseal

6、軸承Bearing

7、油杯Oilcup
